Montaż pompy CO na powrocie: schemat, błędy i sekrety eksperta

Jeśli szukasz jasnych i praktycznych wskazówek, jak prawidłowo zamontować pompę obiegową centralnego ogrzewania na powrocie, ten artykuł jest dla Ciebie. Przygotowałem szczegółowy schemat oraz instrukcje krok po kroku, które pomogą Ci uniknąć typowych błędów i zapewnić długotrwałą, efektywną pracę Twojej instalacji grzewczej.

Dlaczego montaż pompy CO na powrocie to klucz do wydajnego ogrzewania?

Prawidłowy montaż pompy obiegowej, zwłaszcza na rurze powrotnej, ma fundamentalne znaczenie dla efektywności i trwałości całego systemu grzewczego. Moim zdaniem, to rozwiązanie jest często najbardziej optymalne, szczególnie w tradycyjnych instalacjach z kotłami na paliwa stałe. Główną zaletą jest to, że pompa pracuje w niższej temperaturze, tłocząc ochłodzoną wodę wracającą z grzejników z powrotem do kotła. Chroni to jej delikatne komponenty, takie jak łożyska i wirnik, znacząco wydłużając żywotność urządzenia. Co więcej, niższa temperatura wody minimalizuje ryzyko kawitacji, czyli zjawiska "gotowania się" wody wewnątrz pompy, co mogłoby prowadzić do jej uszkodzenia. W układach z kotłami stałopalnymi, gdzie istnieje ryzyko zagotowania wody, pompa na powrocie jest po prostu bezpieczniejsza tłoczy chłodniejszą wodę, a nie parę, co mogłoby być niebezpieczne dla samego urządzenia i instalacji.

Oczywiście, istnieją sytuacje, kiedy warto rozważyć montaż pompy na zasilaniu. Dotyczy to głównie nowoczesnych instalacji z kotłami gazowymi kondensacyjnymi, pompami ciepła czy rozbudowaną automatyką. W takich systemach montaż na zasilaniu może przyczynić się do szybszego nagrzewania grzejników i jest często spotykany w skomplikowanych układach z ogrzewaniem podłogowym. Jednak w większości przypadków, zwłaszcza w starszych systemach i z kotłami stałopalnymi, montaż na powrocie to sprawdzona i bezpieczna opcja, którą zawsze rekomenduję.

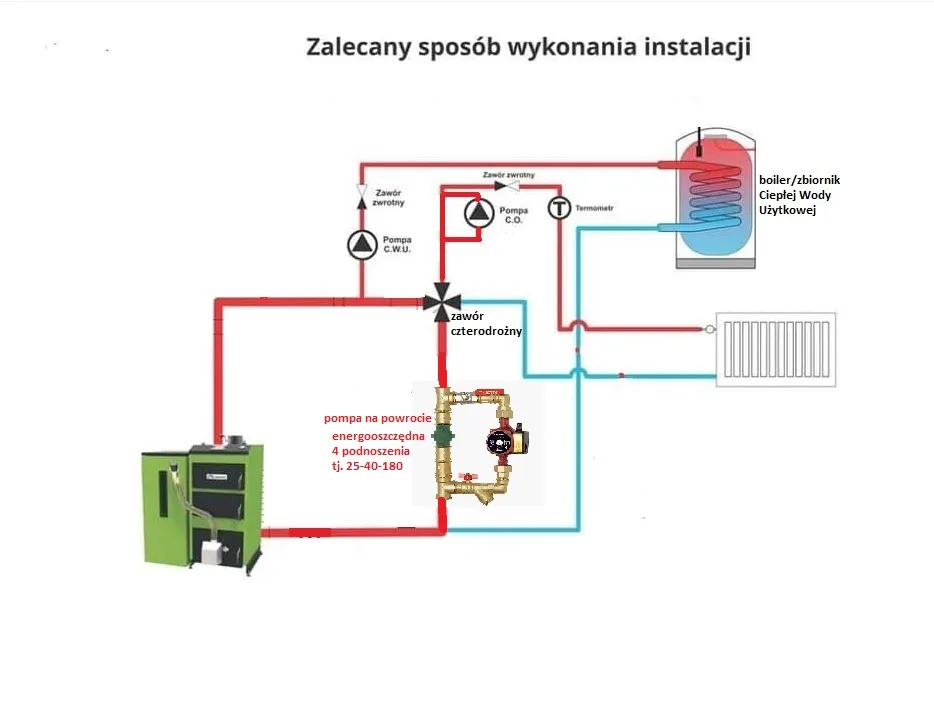

Kompletny układ montażu pompy na powrocie

Aby montaż pompy obiegowej na powrocie był kompletny i funkcjonalny, należy uwzględnić kilka kluczowych elementów. Każdy z nich pełni ważną rolę w zapewnieniu prawidłowej pracy, bezpieczeństwa i łatwości serwisowania instalacji. Oto, co powinno znaleźć się w Twoim schemacie:

• Zawory odcinające (kulowe): Montuje się je zarówno przed, jak i za pompą. Ich obecność jest absolutnie kluczowa, ponieważ umożliwiają odcięcie pompy od reszty instalacji. Dzięki temu możesz przeprowadzić serwis lub wymianę urządzenia bez konieczności spuszczania wody z całego systemu grzewczego.
• Filtr siatkowy (skośny): Ten element jest obowiązkowy i musi być zamontowany zawsze przed pompą, zgodnie z kierunkiem przepływu wody. Jego głównym zadaniem jest wyłapywanie wszelkich zanieczyszczeń stałych rdzy, kamienia czy osadów, które mogłyby uszkodzić wirnik pompy lub inne elementy instalacji.
• Pompa obiegowa: Serce układu. Należy ją zamontować zgodnie ze strzałką na korpusie, która jednoznacznie wskazuje prawidłowy kierunek przepływu wody. To gwarantuje, że pompa będzie pracować efektywnie i bez obciążeń.
• Obejście (bypass) z zaworem zwrotnym: To opcjonalny, ale bardzo przydatny element w instalacjach, które mają możliwość pracy grawitacyjnej (np. w przypadku awarii prądu). Obejście to rura biegnąca równolegle do pompy, wyposażona w zawór zwrotny (najczęściej kulowy). Gdy pompa pracuje, zawór zamyka obejście. W momencie, gdy pompa przestaje działać (np. z powodu braku zasilania), zawór otwiera się, umożliwiając naturalny obieg grawitacyjny wody w systemie.

Krok po kroku: Wizualizacja prawidłowego podłączenia pompy

Prawidłowe podłączenie pompy obiegowej na powrocie wymaga precyzji i zachowania odpowiedniej kolejności. Oto jak ja to robię, krok po kroku, aby zapewnić niezawodność i łatwość serwisowania:

1. Przygotowanie miejsca: Zaczynam od dokładnego zaplanowania miejsca montażu na rurze powrotnej. Upewniam się, że mam wystarczająco dużo przestrzeni na wszystkie elementy i że rura jest czysta.
2. Montaż pierwszego zaworu odcinającego: W pierwszej kolejności montuję zawór kulowy na rurze powrotnej, przed miejscem, gdzie będzie znajdować się filtr i pompa. Ten zawór pozwoli mi odciąć dopływ wody do sekcji serwisowej.
3. Instalacja filtra siatkowego: Bezpośrednio za pierwszym zaworem odcinającym montuję filtr siatkowy. Pamiętaj, aby strzałka na korpusie filtra wskazywała kierunek przepływu wody zawsze w stronę pompy. Filtr powinien być łatwo dostępny do czyszczenia.
4. Montaż pompy obiegowej: Następnie instaluję pompę obiegową. Jest to kluczowy moment wał silnika musi być w pozycji poziomej, a strzałka na korpusie pompy musi wskazywać kierunek przepływu wody, czyli w stronę kotła.
5. Montaż drugiego zaworu odcinającego: Za pompą instaluję drugi zawór kulowy. Dzięki temu, po zamknięciu obu zaworów, pompa i filtr są całkowicie odizolowane od reszty instalacji, co umożliwia ich bezproblemowy demontaż.
6. Opcjonalny montaż obejścia (bypassu): Jeśli instalacja ma działać grawitacyjnie w razie awarii prądu, montuję obejście. Rurę obejścia prowadzę równolegle do sekcji z filtrem i pompą, a w jej środkowej części instaluję zawór zwrotny (najczęściej kulowy), który otwiera się tylko wtedy, gdy pompa nie pracuje, umożliwiając swobodny obieg wody.
7. Sprawdzenie szczelności: Po złożeniu wszystkich elementów, napełniam instalację wodą i dokładnie sprawdzam wszystkie połączenia pod kątem ewentualnych wycieków.

Jak poprawnie zamontować pompę CO na powrocie? Praktyczny poradnik

Prawidłowy montaż pompy obiegowej to nie tylko kwestia podłączenia rur, ale przede wszystkim przestrzeganie kilku fundamentalnych zasad, które gwarantują jej długą i bezawaryjną pracę. Jako doświadczony instalator, zawsze zwracam uwagę na te trzy kluczowe aspekty.

Po pierwsze, wał silnika pompy musi być zawsze zamontowany w pozycji poziomej. To absolutna podstawa! Wiele osób niestety o tym zapomina lub ignoruje tę zasadę. Łożyska pompy są smarowane przez przepływającą wodę, a ich pionowy montaż prowadzi do nierównomiernego obciążenia i szybkiego zużycia. Efektem jest głośna praca, a w konsekwencji awaria pompy. Zawsze upewnij się, że wał jest idealnie poziomy, aby zapewnić optymalne smarowanie i uniknąć kosztownych napraw.

Po drugie, zawsze zwracaj uwagę na strzałkę kierunku przepływu wody, która znajduje się na korpusie pompy. Jest to prosty, ale niezwykle ważny wskaźnik. Pompa musi być zainstalowana w taki sposób, aby strzałka wskazywała kierunek, w którym woda ma płynąć przez instalację, czyli od grzejników do kotła w przypadku montażu na powrocie. Odwrócenie kierunku przepływu spowoduje, że pompa nie będzie pracować efektywnie, a w skrajnych przypadkach może doprowadzić do jej uszkodzenia.

Po trzecie, filtr siatkowy jest Twoim najlepszym przyjacielem. Musi być on zamontowany bezpośrednio przed pompą. Jego zadaniem jest wyłapywanie wszelkich zanieczyszczeń rdzy, osadów, drobinek kamienia zanim dotrą one do delikatnego wirnika pompy. Brak filtra lub jego niewłaściwe umiejscowienie to prosta droga do uszkodzenia pompy. Pamiętaj, aby regularnie czyścić filtr, bo tylko wtedy będzie skutecznie chronił Twoje urządzenie.

Podłączenie elektryczne bez tajemnic: Jak uniknąć zalania skrzynki przyłączeniowej?

Podłączenie elektryczne pompy, choć wydaje się proste, wymaga również uwagi, zwłaszcza w kontekście bezpieczeństwa i trwałości urządzenia. Kluczową kwestią jest pozycja skrzynki elektrycznej. Zawsze upewnij się, że skrzynka przyłączeniowa nie znajduje się bezpośrednio pod korpusem pompy. Dlaczego? W przypadku ewentualnej, nawet minimalnej nieszczelności pompy, woda mogłaby ściekać bezpośrednio do skrzynki, prowadząc do zwarcia, uszkodzenia instalacji elektrycznej, a nawet zagrożenia porażeniem. Dodatkowo, dławik kabla, czyli miejsce, w którym kabel wchodzi do skrzynki, nie powinien być skierowany do góry. Najlepiej, aby był skierowany w dół lub na bok, co dodatkowo zabezpiecza przed dostaniem się wilgoci do wnętrza skrzynki. To mały szczegół, ale w praktyce ma ogromne znaczenie dla bezpieczeństwa i bezawaryjnej pracy pompy.

Najczęstsze błędy przy montażu pompy obiegowej i jak ich uniknąć

Jako instalator z wieloletnim doświadczeniem, widziałem wiele błędów popełnianych podczas montażu pomp obiegowych. Niestety, często prowadzą one do kosztownych awarii i nieefektywnej pracy systemu. Oto najczęstsze z nich i moje rady, jak ich uniknąć:

• Montaż wału pompy w pozycji pionowej: To jeden z najpoważniejszych błędów. Jak już wspomniałem, łożyska pompy są smarowane przez wodę. Pionowy montaż powoduje nierównomierne obciążenie i brak odpowiedniego smarowania, co skutkuje szybkim zużyciem, głośną pracą i awarią. Rozwiązanie: Zawsze upewnij się, że wał silnika pompy jest idealnie poziomy.
• Zainstalowanie pompy w kierunku przeciwnym do przepływu wody: Strzałka na korpusie pompy nie jest tam dla ozdoby! Odwrócenie kierunku przepływu sprawia, że pompa pracuje pod obciążeniem, jest mniej wydajna i szybciej się zużywa. Rozwiązanie: Zawsze sprawdź i zastosuj się do strzałki kierunku przepływu na korpusie pompy.
• Brak filtra siatkowego przed pompą: Zanieczyszczenia w instalacji to cichy zabójca pomp. Rdza, kamień, osady wszystko to może uszkodzić wirnik i łożyska. Rozwiązanie: Zawsze zamontuj filtr siatkowy bezpośrednio przed pompą i pamiętaj o jego regularnym czyszczeniu.
• Brak zaworów odcinających: Brak zaworów przed i za pompą oznacza, że każda, nawet drobna usterka, wymaga spuszczenia wody z całej instalacji. To ogromna niedogodność i strata czasu. Rozwiązanie: Zawsze instaluj zawory kulowe przed i za pompą, aby umożliwić łatwy serwis i wymianę.
• Niewłaściwe umiejscowienie skrzynki elektrycznej: Skrzynka elektryczna umieszczona pod korpusem pompy jest narażona na zalanie w przypadku wycieku, co grozi zwarciem i niebezpieczeństwem. Rozwiązanie: Upewnij się, że skrzynka elektryczna znajduje się powyżej lub z boku korpusu pompy, a dławik kabla nie jest skierowany do góry.

Nieprawidłowe umiejscowienie względem naczynia wzbiorczego: ryzyko zapowietrzenia układu

W układach grzewczych, szczególnie tych otwartych, prawidłowe umiejscowienie pompy względem naczynia wzbiorczego jest krytyczne dla uniknięcia problemów z zapowietrzaniem. Moim zdaniem, to często niedoceniany aspekt, który może prowadzić do głośnej pracy instalacji, a nawet uszkodzenia pompy. Pompa powinna być instalowana za naczyniem wzbiorczym, patrząc w kierunku obiegu wody. Dlaczego to takie ważne? Jeśli pompa znajdzie się przed naczyniem wzbiorczym (w kierunku przepływu), może wytworzyć podciśnienie w punkcie podłączenia naczynia, co z kolei spowoduje zasysanie powietrza do instalacji. Skutkuje to nie tylko hałasem i obniżeniem efektywności grzania, ale także może doprowadzić do kawitacji w pompie. Zawsze upewnij się, że naczynie wzbiorcze ma zapewnioną swobodną komunikację z atmosferą i jest umiejscowione w taki sposób, aby pompa nie mogła zasysać powietrza.

Montaż zakończony: co dalej? Pierwsze uruchomienie i konserwacja

Jak prawidłowo odpowietrzyć pompę i całą instalację po montażu?

Po zakończeniu montażu pompy i napełnieniu instalacji wodą, kluczowym krokiem jest jej dokładne odpowietrzenie. To proces, którego nie wolno pomijać, ponieważ powietrze w systemie może prowadzić do głośnej pracy, słabego grzania, a nawet uszkodzenia pompy. Oto jak ja to robię:

1. Napełnianie instalacji: Powoli napełnij całą instalację wodą, obserwując wskaźnik ciśnienia. Staraj się robić to stopniowo, aby woda wypierała powietrze, a nie tworzyła dodatkowych pęcherzy.
2. Odpowietrzanie grzejników: Rozpocznij odpowietrzanie od grzejników znajdujących się najbliżej kotła, a następnie przejdź do tych położonych najwyżej i najdalej. Użyj kluczyka do odpowietrzania i pozwól powietrzu uciec, aż zacznie wypływać sama woda.
3. Odpowietrzanie pompy: Wiele nowoczesnych pomp posiada automatyczne odpowietrzniki. Jeśli Twoja pompa go ma, upewnij się, że jest otwarty. W przypadku braku automatycznego odpowietrznika, ostrożnie poluzuj śrubę odpowietrzającą na korpusie pompy (zazwyczaj znajduje się na środku czoła silnika), aż usłyszysz syczenie powietrza. Gdy zacznie wypływać woda, dokręć śrubę.
4. Uruchomienie pompy: Po wstępnym odpowietrzeniu włącz pompę na najniższym biegu. Pozwól jej pracować przez kilkanaście minut.
5. Ponowne odpowietrzanie: Po krótkiej pracy pompy, ponownie odpowietrz grzejniki i pompę. Powtarzaj ten proces, aż z instalacji przestanie wydobywać się powietrze.
6. Sprawdzenie ciśnienia: Po odpowietrzeniu upewnij się, że ciśnienie w instalacji jest zgodne z zaleceniami producenta kotła (zazwyczaj około 1.2-1.5 bara na zimno).

Jak sprawdzić, czy pompa działa poprawnie? Objawy, na które warto zwrócić uwagę

Po montażu i odpowietrzeniu, ważne jest, aby upewnić się, że pompa obiegowa działa prawidłowo. Oto kilka objawów i metod, na które zawsze zwracam uwagę:

• Równomierne grzanie grzejników: Wszystkie grzejniki w instalacji powinny nagrzewać się równomiernie i w podobnym tempie. Jeśli niektóre pozostają zimne lub są tylko letnie, może to wskazywać na problem z obiegiem lub niedostateczne odpowietrzenie.
• Brak nadmiernego hałasu: Pompa powinna pracować cicho. Głośne buczenie, stukanie, szum wody czy "strzelanie" może świadczyć o zapowietrzeniu, uszkodzonych łożyskach lub nieprawidłowym montażu.
• Brak wycieków: Dokładnie sprawdź wszystkie połączenia rur przy pompie i zaworach. Nawet najmniejszy wyciek wymaga natychmiastowej interwencji.
• Prawidłowe ciśnienie w instalacji: Manometr powinien wskazywać stabilne ciśnienie w zakresie zalecanym przez producenta kotła. Nagłe spadki ciśnienia mogą wskazywać na nieszczelności.
• Temperatura korpusu pompy: Korpus pompy może być ciepły, ale nie powinien być gorący do tego stopnia, by nie dało się go dotknąć. Nadmierne przegrzewanie może świadczyć o problemach z silnikiem lub przepływem.

Przeczytaj również: Kotwy do słupków metalowych: wybierz stabilność! Poradnik eksperta

Kiedy i jak często czyścić filtr siatkowy, aby zapewnić pompie długą żywotność?

Regularna konserwacja filtra siatkowego to jeden z najprostszych, a zarazem najskuteczniejszych sposobów na zapewnienie pompie obiegowej długiej i bezawaryjnej pracy. Filtr, jak sama nazwa wskazuje, wyłapuje zanieczyszczenia z wody grzewczej, chroniąc wirnik i łożyska pompy. Jeśli filtr jest zapchany, przepływ wody zostaje ograniczony, co zmusza pompę do pracy pod większym obciążeniem, prowadząc do jej przegrzewania, zwiększonego zużycia energii, a w konsekwencji do awarii. Ja zawsze zalecam, aby w nowo uruchomionych instalacjach, zwłaszcza tych starszych, pierwsze czyszczenie filtra przeprowadzić po około miesiącu od startu sezonu grzewczego. Potem, w zależności od czystości wody w systemie, należy go czyścić co najmniej raz w roku, najlepiej przed rozpoczęciem sezonu grzewczego. W instalacjach, gdzie woda jest szczególnie zanieczyszczona (np. po wymianie kotła na paliwo stałe), może być konieczne częstsze czyszczenie. Proces jest prosty: wystarczy zamknąć zawory odcinające przed i za filtrem, odkręcić korek filtra, wyjąć siatkę, dokładnie ją oczyścić pod bieżącą wodą i zamontować z powrotem, pamiętając o uszczelce. To niewielki wysiłek, który znacząco przedłuży życie Twojej pompy.
