W świecie budownictwa, gdzie trwałość i bezpieczeństwo konstrukcji są priorytetem, odpowiednie mocowanie elementów ma kluczowe znaczenie. Kiedy stajemy przed wyzwaniem montażu kotew chemicznych w materiałach z pustymi przestrzeniami, takich jak pustaki czy cegła dziurawka, z pomocą przychodzi niepozorna, ale niezwykle ważna tuleja siatkowa. W tym artykule, jako Marek Jasiński, podzielę się z Państwem moją wiedzą i doświadczeniem, aby kompleksowo omówić, czym jest tuleja siatkowa, kiedy jest absolutnie niezbędna, jak ją prawidłowo dobrać i zamontować, a także jak unikać najczęstszych błędów, by Państwa mocowania były zawsze niezawodne.
Tuleja siatkowa klucz do trwałego montażu kotew chemicznych w pustakach i materiałach z pustymi przestrzeniami
- Tuleja siatkowa (koszyczek) to element kotwienia chemicznego, który utrzymuje żywicę w otworze, zapobiegając jej rozpływaniu się w pustych przestrzeniach materiału.
- Jest absolutnie niezbędna przy mocowaniu w pustakach ceramicznych, cegle dziurawce czy betonie komórkowym, gdzie tworzy połączenie kształtowe.
- Dostępne są tuleje plastikowe (do mniejszych obciążeń i pustaków) oraz metalowe (do dużych obciążeń i materiałów pełnych, z możliwością docięcia na wymiar).
- Prawidłowy dobór zależy od rodzaju podłoża, średnicy pręta i otworu oraz planowanego obciążenia.
- Montaż wymaga precyzyjnego wiercenia (bez udaru w pustakach), dokładnego czyszczenia otworu, aplikacji żywicy od dna tulei i włożenia pręta ruchem obrotowym.
- Najczęstsze błędy to zaniedbanie czyszczenia, zbyt wczesne obciążenie i niedopasowanie komponentów, co drastycznie obniża wytrzymałość mocowania.
Czym jest tuleja siatkowa i jaką sekretną rolę pełni w kotwieniu chemicznym?
Tuleja siatkowa, często nazywana po prostu koszyczkiem, to nieodzowny element systemu kotwienia chemicznego, zwłaszcza gdy pracujemy z podłożami o pustych przestrzeniach. Jej podstawową funkcją jest utrzymanie żywicy chemicznej w otworze montażowym. Bez niej żywica, zamiast tworzyć solidne połączenie, po prostu rozpłynęłaby się w pustkach materiału. Dzięki perforowanej konstrukcji tulei, żywica przechodzi przez otwory, tworząc tak zwane połączenie kształtowe. Klinuje się ona w strukturze podłoża, co jest gwarancją wysokiej nośności i stabilności zamocowania. To właśnie ten mechanizm sprawia, że kotwienie chemiczne jest tak skuteczne nawet w trudnych warunkach.
Kiedy jej zastosowanie jest nie tylko zalecane, ale absolutnie konieczne?
Z mojego doświadczenia wynika, że są sytuacje, w których zastosowanie tulei siatkowej jest nie tylko dobrą praktyką, ale wręcz absolutną koniecznością. Mówimy tu przede wszystkim o materiałach budowlanych z pustymi przestrzeniami. Pustaki ceramiczne, cegła dziurawka, pustaki silikatowe drążone czy beton komórkowy to właśnie w tych podłożach tuleja siatkowa staje się kluczowa. Bez niej żywica nie miałaby się na czym oprzeć, a całe mocowanie byłoby niestabilne i podatne na wyrwanie. W takich przypadkach tuleja siatkowa tworzy swego rodzaju "gniazdo" dla żywicy, umożliwiając jej prawidłowe utwardzenie i stworzenie trwałego połączenia kształtowego, które przeniesie obciążenia.
Jak tuleja siatkowa oszczędza żywicę i pieniądze, jednocześnie zwiększając wytrzymałość?
Jedną z mniej oczywistych, ale bardzo istotnych zalet stosowania tulei siatkowej jest jej ekonomiczny aspekt. Dzięki temu, że tuleja zapobiega niekontrolowanemu rozpływaniu się żywicy w pustkach materiału, zużywamy jej znacznie mniej. Żywica jest skoncentrowana dokładnie tam, gdzie jest potrzebna wewnątrz tulei i wokół pręta, tworząc efektywne połączenie. To bezpośrednio przekłada się na oszczędności materiałowe i finansowe. Co więcej, to precyzyjne umiejscowienie żywicy i jej klinowanie się w perforacjach tulei znacząco zwiększa wytrzymałość i nośność całego zamocowania. Mamy więc do czynienia z sytuacją, gdzie oszczędność idzie w parze ze wzrostem bezpieczeństwa i trwałości, co w budownictwie jest zawsze pożądanym połączeniem.

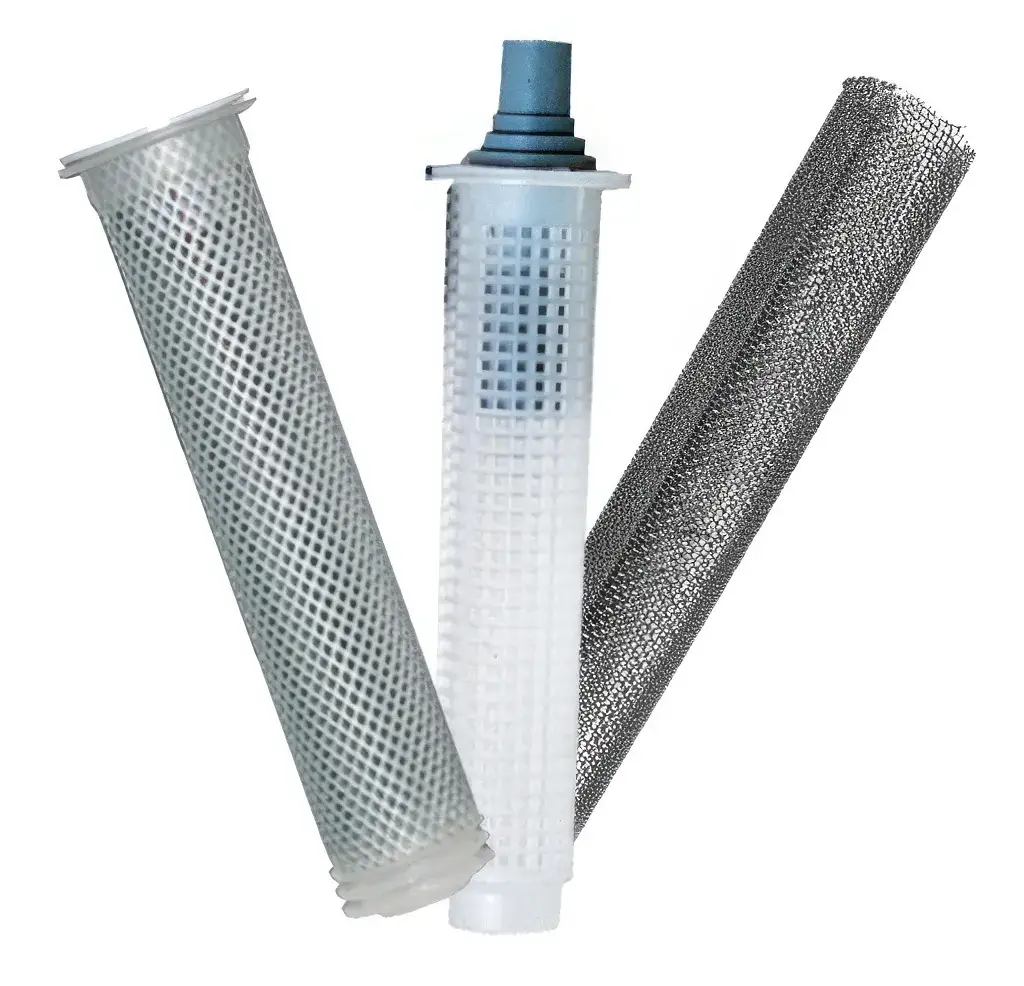

Plastikowa czy metalowa przewodnik po rodzajach tulei

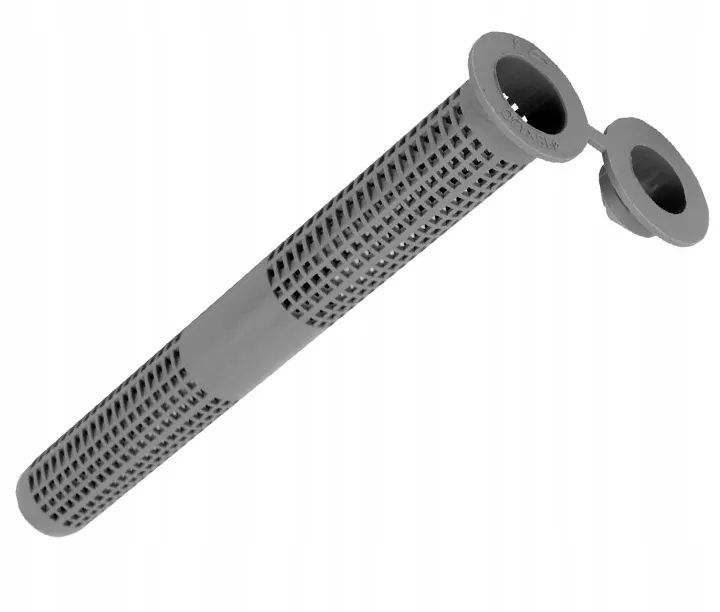

Tuleje siatkowe z tworzywa: Lekkość i odporność w służbie Twojego projektu
Tuleje siatkowe wykonane z tworzywa sztucznego, najczęściej z nylonu lub polipropylenu, to bardzo popularne rozwiązanie, które sam często stosuję w wielu projektach. Ich głównymi zaletami są lekkość, niższa cena i doskonała odporność na korozję, co jest nie bez znaczenia w zmiennych warunkach środowiskowych. Idealnie sprawdzają się przy mniejszych i średnich obciążeniach, zwłaszcza w podłożach z pustymi przestrzeniami, takich jak pustaki ceramiczne, silikatowe czy gazobeton. Na rynku dostępne są w różnych standardowych wymiarach, na przykład 15x85 mm, 16x85 mm czy 16x130 mm, co pozwala na dopasowanie ich do większości typowych zastosowań.
Tuleje siatkowe metalowe: Kiedy potrzebujesz bezkompromisowej siły i nośności?
Kiedy projekt wymaga bezkompromisowej siły i maksymalnej nośności, sięgam po tuleje siatkowe metalowe, zazwyczaj wykonane ze stali ocynkowanej. Ich wytrzymałość jest znacznie większa niż w przypadku wersji plastikowych potrafią przenieść obciążenia rzędu nawet 1500 kg w betonie! Są to więc idealne rozwiązania do bardzo dużych obciążeń oraz do stosowania w materiałach pełnych, takich jak beton czy cegła pełna, choć w tych drugich często stosuje się kotwienie bez tulei. Ich dużą zaletą jest również elastyczność w doborze długości. Często sprzedawane są w metrowych odcinkach, co pozwala na docięcie ich na wymiar, co jest nieocenione przy niestandardowych głębokościach kotwienia lub konieczności przejścia przez warstwę ocieplenia.
Tuleje z gwintem wewnętrznym: Sprytne rozwiązanie dla wymagających zadań
Warto wspomnieć także o specjalnym typie tulei, czyli tulejach z gwintem wewnętrznym. To sprytne rozwiązanie, które oferuje dodatkową elastyczność. Dzięki wbudowanemu gwintowi, po utwardzeniu żywicy, możemy łatwo montować i demontować śruby, co jest niezwykle przydatne w przypadku elementów, które mogą wymagać przyszłej regulacji, wymiany lub demontażu. To rozwiązanie cenię sobie za jego praktyczność w sytuacjach, gdzie nie chcemy, aby pręt gwintowany był na stałe zintegrowany z mocowanym elementem.
Tabela porównawcza: Zobacz, którą tuleję wybrać do betonu, a którą do cegły dziurawki
| Cecha | Tuleja plastikowa | Tuleja metalowa |
|---|---|---|
| Materiał wykonania | Nylon, polipropylen | Stal ocynkowana |
| Typowe zastosowanie (podłoże) | Pustaki ceramiczne, silikatowe, gazobeton (materiały z pustkami) | Beton, cegła pełna (materiały pełne), duże obciążenia |
| Nośność | Mniejsze i średnie obciążenia | Znacznie większa, do bardzo dużych obciążeń (nawet 1500 kg w betonie) |
| Elastyczność (długości) | Standardowe, stałe długości | Dostępne w metrowych odcinkach, możliwość docięcia na wymiar |
Dobór idealnej tulei kluczowe zasady sukcesu
Zasada nr 1: Średnica otworu i pręta jak uniknąć kosztownej pomyłki?
Prawidłowy dobór średnic to podstawa sukcesu. Zawsze powtarzam, że średnica otworu wiertniczego musi być równa zewnętrznej średnicy tulei siatkowej. To zapewnia stabilne osadzenie tulei w podłożu. Równie ważne jest dopasowanie średnicy pręta gwintowanego. Musi być ona mniejsza od średnicy wewnętrznej tulei. Zazwyczaj zalecana różnica to około 2-4 mm. Dlaczego? Ponieważ ta przestrzeń jest niezbędna, aby żywica mogła swobodnie wypełnić tuleję i otoczyć pręt, tworząc solidne połączenie. Większość dostępnych na rynku tulei jest dopasowana do standardowych średnic prętów, takich jak M8, M10 czy M12, co ułatwia wybór.
Zasada nr 2: Głębokość kotwienia a planowane obciążenie prosta matematyka bezpieczeństwa
Głębokość kotwienia ma bezpośredni wpływ na wytrzymałość zamocowania to prosta zasada, którą zawsze należy mieć na uwadze. Im większa głębokość montażu, tym większa powierzchnia styku żywicy z podłożem i prętem, a co za tym idzie, wyższa nośność. W przypadku bardzo dużych obciążeń, gdzie standardowe długości tulei plastikowych mogą być niewystarczające, nieocenione okazują się tuleje metalowe dostępne w metrowych odcinkach. Pozwalają one na głębokie kotwienie, nawet do 1 metra, co jest kluczowe dla bezpieczeństwa i trwałości konstrukcji, na przykład przy montażu ciężkich konstrukcji stalowych czy klimatyzatorów.
Zasada nr 3: Analiza podłoża dlaczego wiercenie bez udaru w pustakach to podstawa?
Zanim w ogóle sięgniemy po wiertarkę, kluczowa jest dokładna analiza podłoża. Musimy wiedzieć, czy mamy do czynienia z materiałem z pustkami (np. pustaki, cegła dziurawka), czy z materiałem pełnym (np. beton, cegła pełna). Ta wiedza determinuje nie tylko wybór tulei, ale także technikę wiercenia. W przypadku materiałów z pustkami, takich jak pustaki, wiercenie musi odbywać się bez udaru. Użycie udaru może uszkodzić wewnętrzną strukturę pustaka, tworząc zbyt duże komory, w których żywica nie będzie w stanie prawidłowo się zaklinować. To z kolei drastycznie obniży nośność kotwy i może prowadzić do jej wyrwania. Pamiętajmy, że delikatność i precyzja w tym etapie to inwestycja w trwałość całego zamocowania.

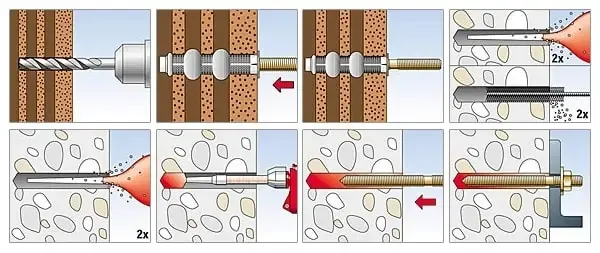

Montaż kotwy chemicznej z tuleją siatkową instrukcja krok po kroku
-
Krok 1: Precyzyjne wiercenie przygotowanie idealnego otworu
Pierwszym i fundamentalnym krokiem jest wywiercenie otworu. Jego średnica musi być idealnie dopasowana do zewnętrznej średnicy tulei siatkowej, a głębokość powinna odpowiadać długości tulei. Jak już wspomniałem, w materiałach z pustkami, takich jak pustaki, zawsze wiercimy bez udaru. Użycie udaru może spowodować uszkodzenie wewnętrznych ścianek, co negatywnie wpłynie na nośność kotwy.
-
Krok 2: Oczyszczanie najważniejszy etap, który wielu pomija (i żałuje! )
Ten etap jest absolutnie kluczowy i niestety najczęściej lekceważony. Pył i zwierciny pozostałe w otworze po wierceniu drastycznie obniżają przyczepność żywicy do podłoża. Dlatego otwór musi być dokładnie oczyszczony. Ja zawsze stosuję schemat: 4x pompowanie (pompa ręczna lub sprężone powietrze), 4x szczotkowanie (specjalną szczotką do otworów), a następnie 4x ponowne pompowanie. Powtarzam ten cykl do momentu, aż z otworu nie wydobywa się żaden pył. Nie pomijajcie tego kroku to cichy zabójca wytrzymałości!
-
Krok 3: Osadzanie tulei siatkowej w otworze
Po wyczyszczeniu otworu, delikatnie, ale zdecydowanie, umieszczamy tuleję siatkową. Powinna ona wejść w otwór ciasno. W razie potrzeby można ją delikatnie dobić młotkiem, upewniając się, że jest osadzona równo z powierzchnią podłoża lub lekko zagłębiona, jeśli tak wymaga projekt.
-
Krok 4: Aplikacja żywicy jak wypełnić tuleję w 100% i dobrze wymieszać składniki?
Teraz czas na żywicę. Przed aplikacją należy pamiętać o jednej ważnej rzeczy: pierwszą porcję żywicy (około 10 cm) należy wycisnąć na zewnątrz, na kawałek kartonu czy szmatki. Robimy to, aby upewnić się, że oba składniki żywicy zostały prawidłowo wymieszane w dyszy. Dopiero potem aplikujemy żywicę do tulei, zaczynając od dna i wypełniając ją w 100%. Używamy do tego specjalnego pistoletu do żywic chemicznych, który zapewnia równomierne dozowanie.
-
Krok 5: Wprowadzenie pręta gwintowanego technika ruchu obrotowego
Po wypełnieniu tulei żywicą, natychmiast wprowadzamy pręt gwintowany. Kluczowa jest tutaj technika ruchu obrotowego. Obracając pręt podczas wkładania, zapewniamy równomierne rozprowadzenie żywicy wokół niego i wyeliminowanie ewentualnych pęcherzy powietrza. Pręt powinien być wprowadzony do momentu, aż żywica lekko wypłynie z otworów tulei.
-
Krok 6: Czas utwardzania dlaczego cierpliwość jest kluczem do pełnej nośności?
Ostatni, ale nie mniej ważny krok to cierpliwość. Należy bezwzględnie przestrzegać czasu wiązania żywicy podanego przez producenta. Czas ten jest zależny od temperatury otoczenia im niższa temperatura, tym dłużej żywica wiąże. Zbyt wczesne obciążenie zamocowania, zanim żywica w pełni się utwardzi, może doprowadzić do jej uszkodzenia, a w konsekwencji do wyrwania kotwy i zniszczenia całej pracy. Poczekajmy, aż żywica osiągnie pełną nośność to gwarancja bezpieczeństwa.
Najczęstsze błędy montażowe i jak ich unikać
Błąd #1: Zaniedbanie czyszczenia otworu cichy zabójca wytrzymałości
Jak już podkreślałem, nieprawidłowe lub, co gorsza, pominięte czyszczenie otworu to jeden z najpoważniejszych błędów. Pozostały pył i zwierciny tworzą warstwę separującą między żywicą a podłożem, drastycznie obniżając przyczepność i w efekcie nośność kotwy. Widziałem wiele przypadków, gdzie solidna kotwa chemiczna zawiodła właśnie z tego powodu. Zawsze pamiętajcie o dokładnym szczotkowaniu i wydmuchiwaniu to inwestycja w bezpieczeństwo.Błąd #2: Zbyt wczesne obciążenie jak nie zniszczyć całej pracy w kilka sekund?
Cierpliwość to cnota, zwłaszcza przy kotwieniu chemicznym. Zbyt wczesne obciążenie zamocowania, zanim żywica osiągnie pełną twardość, to prosty przepis na katastrofę. Żywica nie ma jeszcze wystarczającej wytrzymałości, aby przenieść obciążenie, co może skutkować wyrwaniem kotwy lub uszkodzeniem połączenia. Zawsze sprawdzajcie tabelę czasów wiązania producenta i dajcie żywicy tyle czasu, ile potrzebuje, aby osiągnąć maksymalną nośność.
Błąd #3: Niedopasowane komponenty czyli dlaczego rozmiar naprawdę ma znaczenie
Błędy w doborze średnic tulei, otworu i pręta gwintowanego są niestety częste. Jeśli tuleja jest za mała do otworu, nie będzie stabilnie osadzona. Jeśli pręt jest za gruby lub tuleja za cienka, żywica nie będzie miała wystarczająco miejsca, aby prawidłowo otoczyć pręt i zaklinować się w perforacjach. Niewłaściwy rozmiar może prowadzić do nieprawidłowego wypełnienia żywicą, powstawania pustek i w konsekwencji znacząco obniżyć ostateczną wytrzymałość mocowania. Zawsze dokładnie sprawdzajcie zalecenia producenta dotyczące kompatybilności komponentów.
Przeczytaj również: Kotwy do drewna: Wybierz idealne mocowanie i zbuduj stabilnie!
Błąd #4: Ignorowanie zaleceń producenta i temperatury otoczenia
Każda żywica chemiczna ma swoje specyficzne wymagania. Ignorowanie zaleceń producenta dotyczących terminu ważności, prawidłowego wymieszania składników (pamiętajcie o pierwszej porcji!), czy wpływu temperatury na czas wiązania to poważny błąd. Żywica po terminie ważności może nie utwardzić się prawidłowo, a niewłaściwe wymieszanie składników uniemożliwi reakcję chemiczną. Temperatura otoczenia ma ogromny wpływ na szybkość wiązania zbyt niska może drastycznie wydłużyć czas, a zbyt wysoka przyspieszyć go do tego stopnia, że nie zdążymy prawidłowo zamontować pręta. Zawsze czytajcie instrukcję!
Tuleja siatkowa w praktyce podsumowanie korzyści
Podsumowując, zastosowanie tulei siatkowej w kotwieniu chemicznym to rozwiązanie, które przynosi szereg wymiernych korzyści, zwłaszcza w obliczu wyzwań, jakie stawiają przed nami nowoczesne materiały budowlane. Z mojego doświadczenia wynika, że kluczowe zalety to:
- Zwiększona nośność w materiałach z pustymi przestrzeniami: Tuleja tworzy solidne "gniazdo" dla żywicy, umożliwiając jej klinowanie się w podłożu i przenoszenie znacznych obciążeń tam, gdzie bez niej byłoby to niemożliwe.
- Ekonomiczne zużycie żywicy: Zapobiegając jej rozpływaniu się w pustkach, tuleja siatkowa pozwala na precyzyjne i oszczędne wykorzystanie żywicy chemicznej, minimalizując straty materiału.
- Trwałość i niezawodność zamocowania: Dzięki połączeniu kształtowemu i optymalnemu rozprowadzeniu żywicy, mocowanie z tuleją siatkową charakteryzuje się wysoką odpornością na wyrwanie i długotrwałą stabilnością.
- Wszechstronność zastosowania: Dostępność tulei plastikowych i metalowych pozwala na dopasowanie rozwiązania do szerokiego zakresu obciążeń i typów podłoża, od lekkich konstrukcji w pustakach po bardzo ciężkie elementy w betonie.
