Kotwa stalowa rozporowa to niezawodny element złączny, który stanowi fundament dla trwałych i bezpiecznych mocowań w szeroko pojętym budownictwie. Jej rola jest nie do przecenienia wszędzie tam, gdzie wymagane jest solidne połączenie z twardym, pełnym podłożem. Z tego artykułu dowiesz się, jak działają kotwy rozporowe, jakie są ich rodzaje, jak prawidłowo dobrać odpowiedni typ do konkretnego zastosowania oraz jak uniknąć najczęstszych błędów montażowych, co pozwoli Ci podejmować świadome decyzje i zapewnić maksymalną trwałość Twoich mocowań.
Kotwa stalowa rozporowa klucz do trwałych i bezpiecznych mocowań w budownictwie
- Kotwa rozporowa działa na zasadzie klinowania wewnątrz otworu, rozszerzając się pod wpływem dokręcania i tworząc siłę tarcia w pełnym podłożu.
- Przeznaczona jest do mocowania ciężkich i średnio-ciężkich przedmiotów wyłącznie w twardych, pełnych materiałach budowlanych, takich jak beton czy cegła pełna.
- Dostępne są różne typy, m.in. kotwy tulejowe (uniwersalne), opaskowe (wysoka nośność), wkręcane (szybki montaż), ościeżnicowe i sworzniowe (specjalistyczne).
- Wybór kotwy zależy od nośności, średnicy, długości, materiału (stal ocynkowana/nierdzewna) oraz posiadania certyfikatu ETA.
- Prawidłowy montaż wymaga precyzyjnego wiercenia, dokładnego czyszczenia otworu, właściwego osadzenia i dokręcania z zalecanym momentem obrotowym.
- Najczęstsze błędy to zły dobór do podłoża, zanieczyszczony otwór, ignorowanie minimalnych odległości i zbyt mocne dokręcenie.
Kotwa stalowa rozporowa: czym jest i dlaczego to podstawa solidnego montażu?
Kotwa stalowa rozporowa to specjalistyczny element złączny, który służy do mocowania ciężkich lub średnio-ciężkich przedmiotów w twardych, pełnych podłożach budowlanych. Mówiąc o podłożach, mam na myśli przede wszystkim beton, kamień naturalny czy cegłę pełną. Jej główna rola polega na zapewnieniu wyjątkowo trwałego i bezpiecznego połączenia, co jest kluczowe w wielu konstrukcjach i instalacjach. Bez solidnych kotew, wiele elementów po prostu nie mogłoby funkcjonować w sposób stabilny i bezpieczny, dlatego tak ważne jest zrozumienie ich działania i właściwego zastosowania.
Zasada działania w pigułce: Jak kawałek stali może utrzymać tony?
Zasada działania kotwy rozporowej jest genialna w swojej prostocie, a jednocześnie niezwykle skuteczna. Cały mechanizm opiera się na procesie rozprężania, czyli klinowania, wewnątrz wywierconego otworu. Kiedy zaczynamy dokręcać nakrętkę kotwy lub wkręcać śrubę, stożkowy element, który jest integralną częścią kotwy, jest wciągany do metalowego korpusu, czyli tulei. To wciąganie powoduje, że tuleja rozszerza się, wywierając silny nacisk na ścianki otworu. W ten sposób wytwarzana jest ogromna siła tarcia, która trwale unieruchamia kotwę w podłożu. To właśnie ta siła tarcia sprawia, że nawet pozornie niewielki kawałek stali jest w stanie utrzymać znaczące obciążenia.
Kiedy kotwa rozporowa jest niezastąpiona? Przegląd kluczowych zastosowań w budownictwie
Jako praktyk, wielokrotnie przekonałem się o wszechstronności kotew rozporowych. Są one absolutnie niezastąpione w wielu obszarach budownictwa. Oto lista kluczowych zastosowań, w których kotwy te sprawdzają się najlepiej:
- Mocowanie konstrukcji stalowych, takich jak barierki, balustrady, poręcze czy wsporniki.
- Montaż elementów instalacyjnych, w tym tras kablowych, rurociągów czy kanałów wentylacyjnych.
- Stabilne osadzanie maszyn i urządzeń przemysłowych, gdzie precyzja i bezpieczeństwo są priorytetem.
- Instalacja regałów magazynowych o dużej nośności oraz różnego rodzaju wsporników.
- Mocowanie elementów fasad i zadaszeń, zapewniając ich odporność na warunki atmosferyczne.
- Kotwienie słupów i belek w konstrukcjach drewnianych, gdzie potrzebne jest pewne połączenie z fundamentem.
Kotwa rozporowa a chemiczna: poznaj fundamentalne różnice i wybierz świadomie
Często spotykam się z pytaniem, czym różni się kotwa rozporowa od chemicznej i kiedy którą wybrać. To bardzo ważne rozróżnienie. Kotwy rozporowe, jak już wspomniałem, działają na zasadzie mechanicznego klinowania. Są one idealne do pełnych, twardych podłoży, takich jak beton czy cegła pełna. Ich montaż jest stosunkowo szybki i nie wymaga czasu na wiązanie, co jest ich dużą zaletą w wielu sytuacjach.
Z kolei kotwy chemiczne, znane również jako kotwy żywiczne, działają na zupełnie innej zasadzie poprzez adhezję i kohezję specjalnej żywicy, która wypełnia otwór i tworzy trwałe połączenie z podłożem oraz prętem. Są one niezastąpione w podłożach otworowych, takich jak pustaki ceramiczne, cegły dziurawki czy gazobeton, gdzie kotwa rozporowa po prostu by się nie zaklinowała. Kotwy chemiczne rozkładają również naprężenia na większej powierzchni, co jest korzystne w przypadku słabszych materiałów. Wybór między nimi zawsze powinien być podyktowany rodzajem podłoża i specyfiką obciążenia.

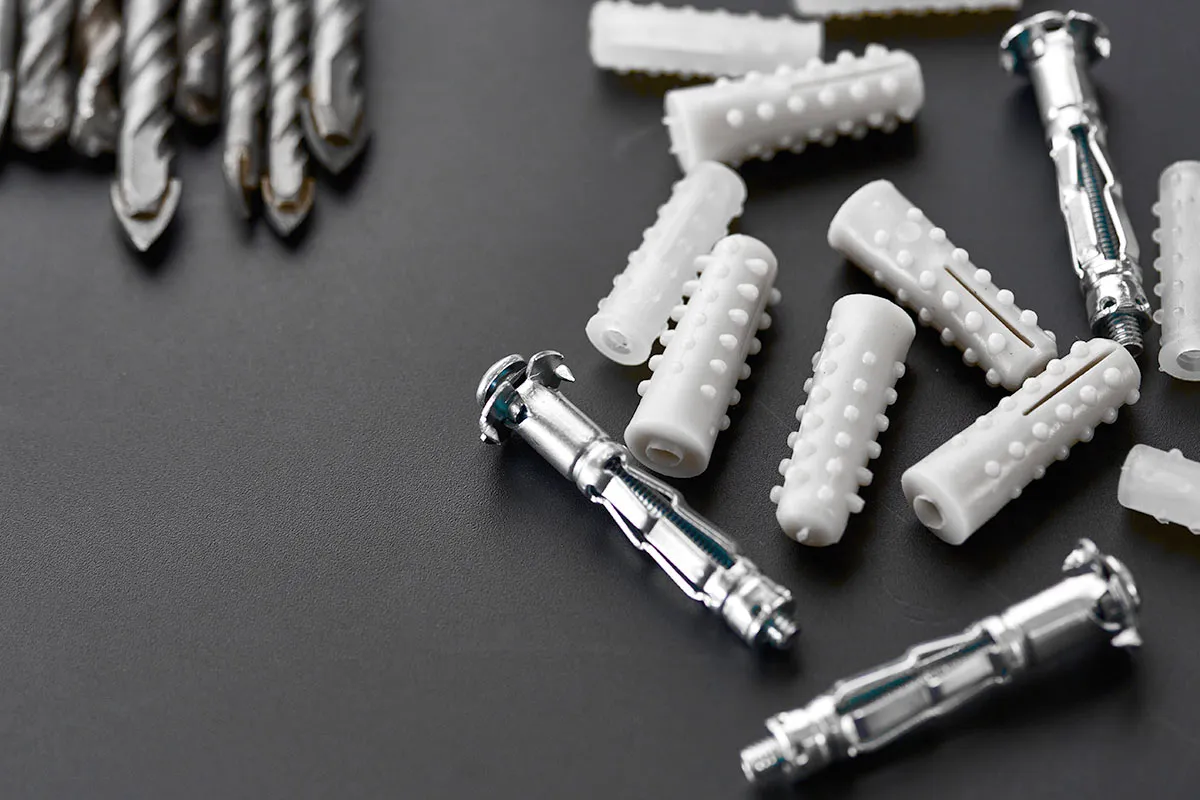

Rodzaje kotew stalowych rozporowych: przewodnik po rozwiązaniach
Rynek oferuje wiele typów kotew stalowych rozporowych, a każdy z nich ma swoje specyficzne przeznaczenie i budowę. Zrozumienie różnic między nimi jest kluczowe, aby wybrać rozwiązanie, które najlepiej sprawdzi się w Twoim projekcie. Przyjrzyjmy się najpopularniejszym typom.
Kotwy tulejowe: Uniwersalny wybór do większości zadań
Kotwy tulejowe to bez wątpienia najczęściej spotykany typ kotew rozporowych. Ich budowa jest prosta, ale skuteczna: składają się z nagwintowanego trzpienia zakończonego stożkiem, tulei rozporowej oraz nakrętki z podkładką. Są niezwykle uniwersalne i często stosowane do montażu przelotowego, co oznacza, że element mocowany jest nawiercany razem z podłożem, a kotwa przechodzi przez ten otwór. To solidne i sprawdzone rozwiązanie do wielu zastosowań.

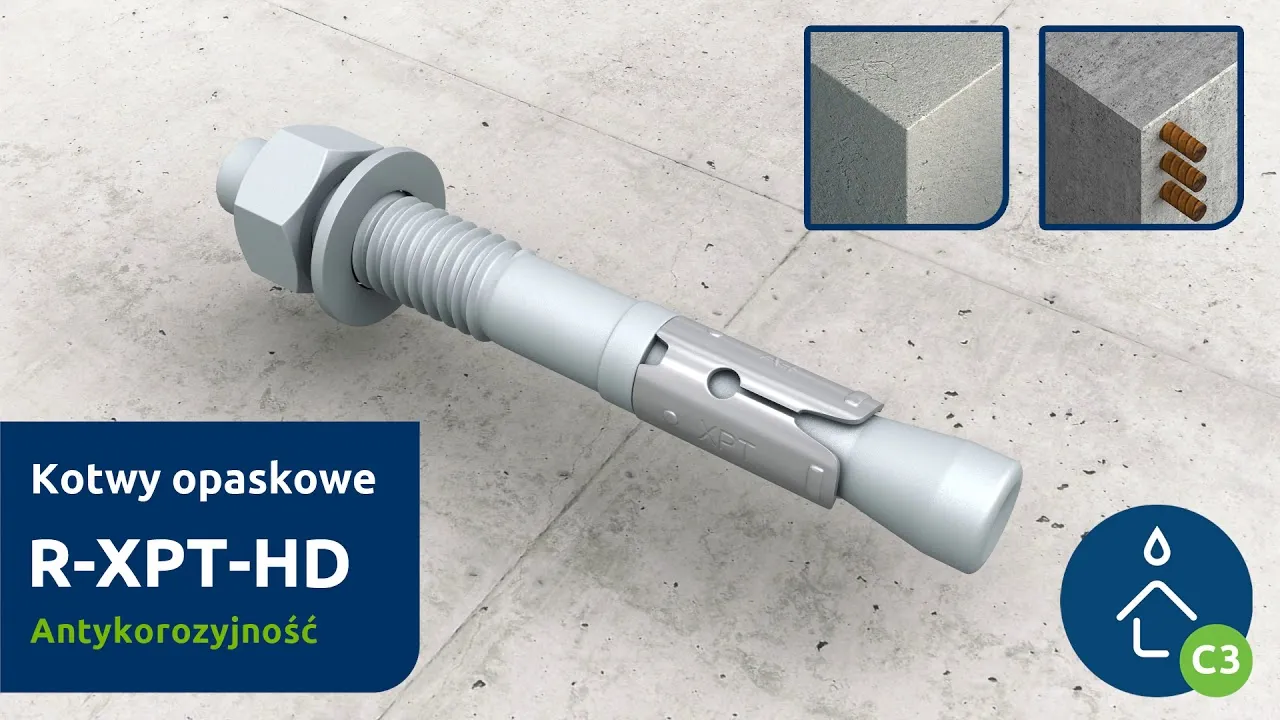

Kotwy opaskowe: Kiedy potrzebujesz maksymalnej nośności i równomiernego rozkładu sił?
Jeśli szukasz rozwiązania o wysokiej nośności, zwłaszcza w betonie zarysowanym i niezarysowanym, kotwy opaskowe będą doskonałym wyborem. Charakteryzują się one kilkusegmentową opaską rozporową, która podczas dokręcania rozszerza się, zapewniając wyjątkowo równomierny rozkład sił w podłożu. Dzięki temu są one w stanie przenosić większe obciążenia i oferują większe bezpieczeństwo, szczególnie w krytycznych zastosowaniach.
Kotwy wkręcane z łbem sześciokątnym: Szybki montaż przy średnich obciążeniach
Kotwy wkręcane z łbem sześciokątnym, choć przypominają z wyglądu solidną śrubę, działają na zasadzie rozprężania. Ich montaż jest wyjątkowo szybki i prosty wystarczy je wkręcić w przygotowany otwór, co powoduje rozparcie kotwy w podłożu. Są przeznaczone do mocowań o średnich obciążeniach i doskonale sprawdzają się tam, gdzie liczy się efektywność i szybkość pracy.
Kotwy sworzniowe i ościeżnicowe: Rozwiązania do zadań specjalnych
Wśród kotew rozporowych znajdziemy również rozwiązania dedykowane do bardziej specyficznych zadań. Kotwy ościeżnicowe to długie kotwy, które, jak sama nazwa wskazuje, są idealne do montażu ram drzwiowych i okiennych. Ich konstrukcja pozwala na pewne mocowanie w trudniejszych warunkach.
Z kolei kotwy sworzniowe, często nazywane przelotowymi, charakteryzują się prostą budową składają się z trzpienia z gwintem, stożka i klipsa rozporowego. Są niezwykle szybkie w montażu przelotowym i stanowią ekonomiczne rozwiązanie, gdy potrzebujemy pewnego, ale nieskomplikowanego mocowania.
Jak dobrać idealną kotwę? Kluczowe parametry
Wybór odpowiedniej kotwy to nie tylko kwestia typu, ale przede wszystkim parametrów technicznych. Jako ekspert, zawsze podkreślam, że ignorowanie tych danych może prowadzić do poważnych konsekwencji. Oto, na co należy zwrócić szczególną uwagę, aby zapewnić bezpieczeństwo i trwałość mocowania.
Nośność kotwy: Jak czytać tabele producentów i nie popełnić błędu?
Nośność kotwy to jeden z najważniejszych parametrów, który określa maksymalne obciążenie, jakie kotwa może bezpiecznie przenieść. Wartość ta zależy od wielu czynników: typu kotwy, jej średnicy, głębokości zakotwienia oraz klasy betonu, w którym jest osadzona. Zawsze, ale to zawsze, należy szukać tych wartości w dokumentacji technicznej produktu, najczęściej w formie Europejskiej Oceny Technicznej (ETA). Nie ufajcie intuicji w tej kwestii liczby są kluczowe i to one gwarantują bezpieczeństwo.
Średnica i długość: Zrozum, jak grubość mocowanego elementu wpływa na Twój wybór
Średnica i długość kotwy to parametry, które dobieramy przede wszystkim w zależności od grubości mocowanego elementu oraz wymaganego obciążenia. Pamiętajcie, że średnica kotwy jest ściśle powiązana ze średnicą wiertła, jakiego musicie użyć. Zbyt mała średnica kotwy do ciężkiego elementu to prosta droga do awarii. Z kolei długość musi być wystarczająca, by zapewnić odpowiednią głębokość zakotwienia w podłożu, uwzględniając grubość mocowanego przedmiotu.
Materiał ma znaczenie: Stal ocynkowana czy nierdzewna (A2/A4)?
Wybór materiału, z którego wykonana jest kotwa, jest równie istotny i zależy od środowiska, w jakim będzie ona pracować. Poniżej przedstawiam krótkie porównanie:
| Rodzaj materiału | Zastosowanie |
|---|---|
| Stal węglowa ocynkowana | Do zastosowań wewnętrznych, w środowiskach suchych i niezbyt agresywnych. Ocynk chroni przed korozją, ale nie jest odporny na długotrwałe działanie wilgoci czy chemikaliów. |
| Stal nierdzewna A2/A4 | Do zastosowań zewnętrznych, w środowiskach wilgotnych, narażonych na działanie czynników atmosferycznych, a także w środowiskach agresywnych chemicznie. Stal A4 (kwasoodporna) jest bardziej odporna niż A2. |
Certyfikat ETA: dlaczego warto szukać tego oznaczenia na opakowaniu?
Europejska Ocena Techniczna (ETA) to dokument, który dla mnie, jako dla profesjonalisty, jest absolutnym wyznacznikiem jakości i bezpieczeństwa. Produkty posiadające certyfikat ETA są gruntownie przetestowane pod kątem nośności w różnych warunkach, na przykład w betonie zarysowanym i niezarysowanym. To gwarantuje, że podane parametry są wiarygodne i kotwa spełnia rygorystyczne europejskie normy. Zawsze zalecam szukanie tego oznaczenia na opakowaniu to pewność, że kupujecie produkt, na którym można polegać.

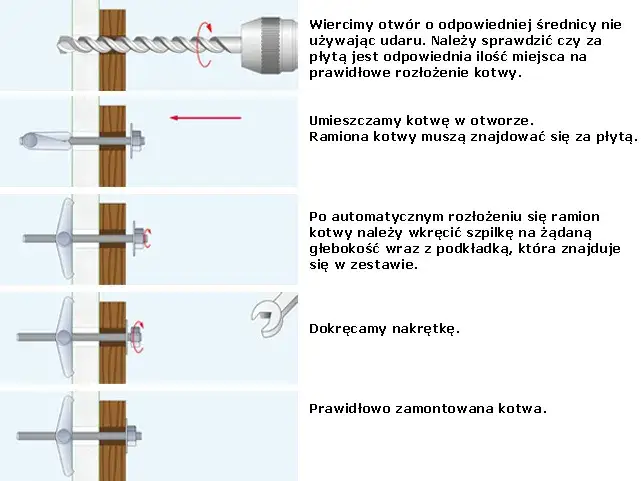

Montaż kotwy stalowej rozporowej krok po kroku
Prawidłowy montaż kotwy stalowej rozporowej to klucz do jej pełnej funkcjonalności i bezpieczeństwa. Nawet najlepsza kotwa nie spełni swojej roli, jeśli zostanie zamontowana niepoprawnie. Przedstawię Wam teraz proces montażu krok po kroku, zwracając uwagę na najważniejsze detale.
Krok 1: Precyzyjne wiercenie: dobór wiertła i właściwa głębokość otworu
Pierwszym i fundamentalnym krokiem jest precyzyjne wiercenie otworu. Musicie dobrać wiertło, którego średnica jest idealnie zgodna ze średnicą kotwy. Użycie zbyt małego wiertła uniemożliwi osadzenie kotwy, a zbyt dużego sprawi, że kotwa nie będzie miała się o co zaklinować. Równie ważna jest głębokość otworu musi być ona wystarczająca, aby zapewnić deklarowaną głębokość zakotwienia kotwy, zgodnie z instrukcją producenta. Zbyt płytki otwór to jeden z najczęstszych błędów, o czym jeszcze wspomnę.
Krok 2: Klucz do sukcesu: dlaczego dokładne czyszczenie otworu jest tak ważne?
Ten etap jest często niedoceniany, a jego znaczenie jest krytyczne. Po wywierceniu otworu, należy go bezwzględnie i dokładnie oczyścić z urobku. Resztki pyłu i gruzu w otworze drastycznie zmniejszają nośność kotwy, ponieważ uniemożliwiają jej prawidłowe zaklinowanie się w podłożu. Do czyszczenia użyjcie specjalnej szczotki do otworów, a następnie przedmuchajcie otwór pompką. To prosta czynność, która ma ogromny wpływ na trwałość mocowania.
Krok 3: Osadzanie kotwy i montaż przelotowy: praktyczne wskazówki
Po wyczyszczeniu otworu, możecie przystąpić do osadzania kotwy. W przypadku montażu przelotowego, co jest typowe dla kotew tulejowych i sworzniowych, kotwę wraz z mocowanym elementem (np. wspornikiem) wprowadza się do otworu. Upewnijcie się, że kotwa jest w pełni osadzona i stabilna przed przystąpieniem do dokręcania. Jeśli kotwa ma być osadzona bez elementu, należy ją wbić młotkiem do odpowiedniej głębokości.
Krok 4: Dokręcanie z wyczuciem: rola klucza dynamometrycznego i zalecany moment obrotowy
Ostatni, ale nie mniej ważny krok to prawidłowe dokręcenie kotwy. To tutaj klucz dynamometryczny jest wręcz zalecany, aby uniknąć zarówno zbyt słabego, jak i zbyt mocnego dokręcenia. Każdy producent podaje w instrukcji zalecany moment dokręcający. Zbyt słabe dokręcenie nie zapewni pełnej nośności, a zbyt mocne może doprowadzić do uszkodzenia samej kotwy lub, co gorsza, do pęknięcia podłoża. To tzw. "przekręcenie" kotwy, które niweczy cały wysiłek i zagraża bezpieczeństwu.
5 najczęstszych błędów przy montażu kotew rozporowych i jak ich uniknąć
W mojej praktyce widziałem wiele błędów, które mogłyby zostać uniknięte dzięki podstawowej wiedzy. Pamiętajcie, że każdy błąd przy montażu kotwy rozporowej to potencjalne zagrożenie dla bezpieczeństwa konstrukcji. Oto lista najczęstszych wpadek i wskazówki, jak ich unikać.
Błąd #1: Złe podłoże: dlaczego kotwa do betonu nie sprawdzi się w pustaku?
To chyba najczęściej popełniany błąd. Kotwy rozporowe są, jak już wielokrotnie podkreślałem, przeznaczone wyłącznie do podłoży pełnych, takich jak beton czy cegła pełna. Próba zastosowania ich w podłożach otworowych, np. w pustaku ceramicznym, jest błędem kardynalnym. Taka kotwa nie będzie miała się o co zaklinować, a mocowanie będzie niestabilne i grozi wyrwaniem. Do materiałów otworowych stosujcie kotwy chemiczne lub specjalne kotwy ramowe, które są do tego przystosowane.
Błąd #2: Zanieczyszczony otwór: cichy zabójca nośności Twojego mocowania
Powtarzam to do znudzenia, ale to naprawdę ważne: pozostawienie urobku w otworze drastycznie zmniejsza nośność kotwy. Pył i gruz uniemożliwiają prawidłowe zaklinowanie się tulei rozporowej, co sprawia, że kotwa nie osiąga swojej deklarowanej wytrzymałości. Zawsze dokładnie czyśćcie otwór szczotką i pompką to mały wysiłek, który ratuje całe mocowanie.
Błąd #3: Ignorowanie minimalnych odległości od krawędzi i między kotwami
Beton to materiał, który ma swoje granice wytrzymałości. Ignorowanie minimalnych odległości montażowych od krawędzi elementu betonowego oraz między sąsiednimi kotwami to prosta droga do jego pęknięcia. Te wartości nie są wymysłem, lecz wynikiem badań i są zawsze określone w aprobacie technicznej produktu. Zawsze sprawdzajcie te dane i bezwzględnie ich przestrzegajcie, aby uniknąć uszkodzenia podłoża.
Błąd #4: Zbyt płytki otwór montażowy: prosta droga do katastrofy
To kolejny bardzo częsty błąd. Wywiercenie zbyt płytkiego otworu uniemożliwia osiągnięcie pełnej głębokości zakotwienia, co w konsekwencji sprawia, że kotwa nie osiąga swojej deklarowanej nośności. Zawsze wierzcie otwór na głębokość wskazaną przez producenta, uwzględniając grubość mocowanego elementu. Lepiej wywiercić otwór odrobinę głębszy niż zbyt płytki.
Przeczytaj również: Jak pomalować glazurę? Poradnik DIY: trwały efekt bez kucia!
Błąd #5: "Przekręcenie" kotwy: kiedy więcej siły oznacza mniej bezpieczeństwa
Wielu początkujących montażystów myśli, że im mocniej dokręcą kotwę, tym będzie ona pewniejsza. Nic bardziej mylnego! Zbyt mocne dokręcenie, czyli tzw. "przekręcenie" kotwy, może uszkodzić samą kotwę (np. zerwać gwint) lub, co gorsza, doprowadzić do uszkodzenia podłoża, powodując jego pęknięcie. Zawsze stosujcie zalecany moment obrotowy, najlepiej z użyciem klucza dynamometrycznego. To zapewni pełną nośność bez ryzyka zniszczenia.
