Wybór odpowiednich kotew elastycznych do muru trójwarstwowego to decyzja, która ma fundamentalne znaczenie dla trwałości i bezpieczeństwa całej konstrukcji. W tym artykule, jako Marek Jasiński, przedstawię Państwu kompleksowy przewodnik po cenach, rodzajach i zasadach doboru tych kluczowych elementów, aby pomóc w podjęciu świadomej decyzji zakupowej i uniknięciu kosztownych błędów.

Z mojego doświadczenia wiem, że prawidłowe kotwienie to absolutna podstawa trwałości i stabilności każdej elewacji trójwarstwowej. Niewłaściwie dobrane lub zamontowane kotwy mogą prowadzić do poważnych problemów konstrukcyjnych, takich jak pękanie elewacji, a nawet jej zawalenie. Ich głównym zadaniem jest przenoszenie obciążeń wiatru zarówno ssących, jak i parcia na stabilną ścianę nośną, a także kompensowanie ruchów termicznych, które w różny sposób oddziałują na poszczególne warstwy muru. To właśnie dzięki nim elewacja może "pracować" niezależnie od ściany nośnej, zachowując swoją integralność.

Kotwa elastyczna to nic innego jak specjalistyczny łącznik, który spina ze sobą wewnętrzną ścianę nośną z zewnętrzną ścianą osłonową, przechodząc przez warstwę izolacji termicznej. Jej rola jest wielowymiarowa i niezwykle istotna dla całej konstrukcji. Jak zawsze podkreślam, nie jest to tylko kawałek drutu czy pręta to element inżynierski, który musi spełniać rygorystyczne normy.

• Łączenie warstw muru: Kotwy systemowo łączą ścianę nośną z elewacyjną, zapewniając ich współpracę.
• Przenoszenie obciążeń: Skutecznie przenoszą siły wiatru działające na elewację na stabilną konstrukcję budynku.
• Eliminacja mostków termicznych: Wykonane z materiałów o niskiej przewodności cieplnej (stal nierdzewna A2/A4, kompozyt), minimalizują straty ciepła.
• Kompensacja odkształceń: Dzięki swojej elastyczności pozwalają na swobodne, niezależne ruchy termiczne i wilgotnościowe obu warstw muru, zapobiegając naprężeniom i pęknięciom.

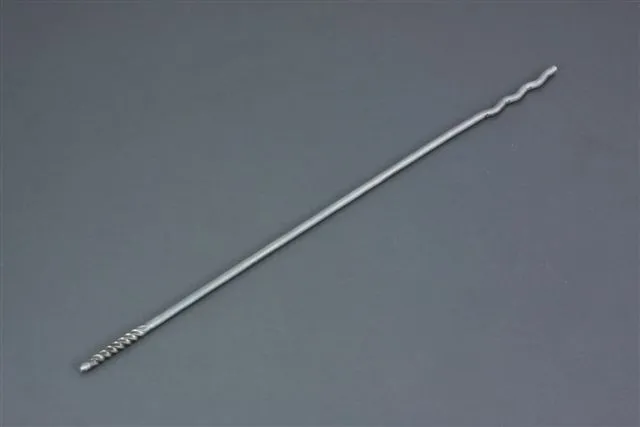

Rodzaje kotew systemowych dostępnych na rynku: co znajdziesz w hurtowni?

Rynek oferuje szeroki wybór kotew elastycznych, dostosowanych do różnych technologii budowlanych i etapów prac. Jako ekspert w dziedzinie zamocowań, zawsze zwracam uwagę na to, by dobierać typ kotwy ściśle do specyfiki projektu. Jednym z podstawowych rodzajów są kotwy wmurowywane, często spotykane jako kotwy typu L. Są one idealne do stosowania w nowo wznoszonych murach, gdzie zarówno ściana nośna, jak i elewacyjna powstają równocześnie. Montuje się je poprzez włożenie płaskiej końcówki w spoinę ściany nośnej, a następnie, po ułożeniu izolacji, zagiętej części w spoinę ściany elewacyjnej. To rozwiązanie sprawdza się doskonale w murach z cegły, silikatów czy betonu komórkowego.

Gdy ściana nośna już stoi, a my planujemy dobudować elewację, z pomocą przychodzą kotwy wbijane. Są one projektowane do szybkiego i efektywnego montażu. Kotwę wbija się w wcześniej wywiercony otwór w ścianie nośnej, często z wykorzystaniem specjalnej koszulki rozporowej, która zapewnia pewne i trwałe zakotwienie. Następnie na tak zamontowaną kotwę nabija się warstwę izolacji.

Dla materiałów o niższej gęstości, takich jak beton komórkowy (gazobeton) czy pustaki poryzowane, zdecydowanie polecam kotwy wkręcane. Ich konstrukcja pozwala na mocne i bezpieczne zakotwienie bez ryzyka uszkodzenia delikatnej struktury materiału. Wkręcanie zapewnia precyzyjny montaż i minimalizuje ryzyko powstawania mikropęknięć, co jest kluczowe dla zachowania integralności ściany.

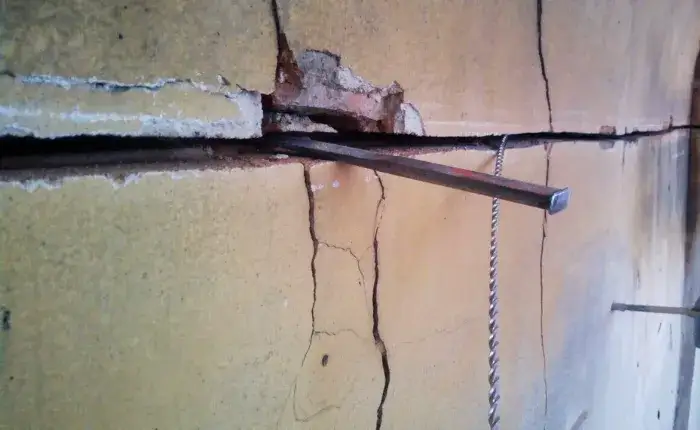

Oprócz standardowych rozwiązań, na rynku dostępne są również kotwy specjalistyczne. Przykładem są kotwy z płaskownikiem, przeznaczone do murów wznoszonych na zaprawach cienkowarstwowych, gdzie tradycyjne kotwy drutowe mogłyby być zbyt grube. Istnieją także kotwy naprawcze, często iniekcyjne, które stosuje się do renowacji i wzmacniania istniejących ścian trójwarstwowych, gdy oryginalne kotwienie uległo uszkodzeniu lub jest niewystarczające.

Wybierając kotwy, warto zwrócić uwagę na materiał ich wykonania. Najczęściej spotykamy stal nierdzewną w gatunkach A2 lub A4, która charakteryzuje się doskonałą odpornością na korozję, co jest kluczowe w wilgotnym środowisku izolacji. Coraz popularniejsze stają się również kotwy kompozytowe. Chociaż są zazwyczaj droższe, oferują jeszcze lepsze parametry termiczne, minimalizując mostki cieplne do absolutnego minimum. Z mojego punktu widzenia, inwestycja w kompozyt może się opłacić w budownictwie pasywnym i energooszczędnym, gdzie każdy detal ma znaczenie dla końcowego bilansu energetycznego budynku.

Cennik kotew elastycznych: ile faktycznie kosztuje kompletny system?

Kiedy mówimy o cenie kotew elastycznych, musimy pamiętać, że jest to element systemu, a jego koszt zależy od wielu zmiennych. Cena jednostkowa kotwy może wahać się znacząco, a na ostateczny koszt wpływa kilka kluczowych czynników. Zawsze radzę moim klientom, aby patrzyli na to jako na inwestycję w trwałość, a nie tylko na jednorazowy wydatek.

• Długość kotwy: Im dłuższa kotwa, tym wyższa cena. Jest to logiczne, ponieważ zużywa się więcej materiału.
• Materiał: Kotwy ze stali nierdzewnej (A2, A4) są standardem, ale kotwy kompozytowe, choć droższe, oferują lepsze parametry termiczne.
• Typ kotwy: Kotwy drutowe do wmurowywania są zazwyczaj w przedziale 2,50-4,50 zł za sztukę. Kotwy wbijane i wkręcane mogą kosztować od 2,00 zł do nawet 5,00 zł za sztukę, w zależności od specyfikacji.
• Producent: Renomowani producenci, tacy jak Koelner (Rawlplug), Halfen czy fischer, często oferują produkty certyfikowane, co przekłada się na wyższą cenę, ale i gwarancję jakości.
• Ilość zakupu: Zakup w większych opakowaniach zbiorczych (np. 100, 250 sztuk) zazwyczaj obniża cenę jednostkową.

Grubość ocieplenia to jeden z najważniejszych czynników wpływających na wymaganą długość kotwy, a co za tym idzie, na jej cenę. Im grubsza warstwa izolacji, tym dłuższa musi być kotwa, aby zapewnić odpowiednie zakotwienie w obu ścianach. Przykładowo, dla izolacji o grubości 100 mm potrzebne będą kotwy o długości około 200 mm, dla 150 mm około 250 mm, a dla 200 mm już 300 mm. Każde dodatkowe 50 mm długości to zazwyczaj wzrost ceny jednostkowej.

Pamiętajmy, że kompletny system to nie tylko sama kotwa. W budżecie należy uwzględnić również tzw. ukryte koszty, czyli niezbędne akcesoria:

• Kołki rozporowe do betonu komórkowego: Jeśli używamy kotew wbijanych lub wkręcanych w beton komórkowy, często potrzebne są specjalne koszulki rozporowe, które zapewniają pewne zakotwienie. Ich koszt to około 0,50-1,00 zł za sztukę.
• Talerzyki dociskowe do wełny mineralnej: W przypadku izolacji z wełny mineralnej, aby zapobiec jej przemieszczaniu się i zapewnić stabilne utrzymanie na kotwie, stosuje się talerzyki dociskowe. Ich cena to zazwyczaj 0,30-0,60 zł za sztukę.

Termin "kpl" w kontekście kotew najczęściej oznacza "komplet", czyli kotwę wraz z niezbędnymi akcesoriami, takimi jak koszulka rozporowa, jeśli jest wymagana do danego typu montażu. Z mojego doświadczenia wynika, że zakup w większych opakowaniach zbiorczych, np. po 100 czy 250 sztuk, niemal zawsze się opłaca. Cena jednostkowa jest wtedy niższa, co przekłada się na realne oszczędności w skali całej inwestycji. Warto to przeliczyć, zwłaszcza przy większych projektach.

Jak precyzyjnie dobrać kotwy do projektu budowlanego?

Precyzyjny dobór kotew to klucz do sukcesu całej konstrukcji. Pierwszym i najważniejszym krokiem jest uwzględnienie materiału ściany nośnej. To on determinuje, jaki typ kotwy będzie najbardziej odpowiedni. Przykładowo, do betonu i silikatów często stosujemy kotwy wbijane, które zapewniają solidne zakotwienie. Natomiast w przypadku gazobetonu (betonu komórkowego) czy ceramiki poryzowanej (np. Porotherm), gdzie materiał jest bardziej kruchy, zdecydowanie polecam kotwy wkręcane, które minimalizują ryzyko uszkodzenia struktury ściany podczas montażu. Kotwy wmurowywane są uniwersalne i sprawdzą się w większości materiałów, pod warunkiem, że obie ściany wznoszone są jednocześnie.

Kolejnym istotnym aspektem jest obliczenie wymaganej długości kotwy. Musimy wziąć pod uwagę grubość izolacji termicznej oraz minimalną głębokość zakotwienia w obu ścianach. Zazwyczaj przyjmuje się, że kotwa powinna być zakotwiona w każdej warstwie na głębokość minimum 5 cm. Jeśli mamy izolację o grubości 150 mm, a szczelina powietrzna wynosi 20 mm, to minimalna długość kotwy wyniesie 50 mm (zakotwienie w ścianie nośnej) + 150 mm (izolacja) + 20 mm (szczelina) + 50 mm (zakotwienie w ścianie elewacyjnej) = 270 mm. W takim przypadku wybierzemy kotwę o długości 275 mm lub 300 mm.

Ostatnim, ale równie ważnym elementem jest oszacowanie niezbędnej ilości kotew. Standardowo przyjmuje się od 5 do 7 sztuk na metr kwadratowy powierzchni ściany. Jednak w newralgicznych miejscach, gdzie obciążenia są większe, należy zagęścić ich rozmieszczenie. Zawsze doradzam, aby nie oszczędzać na ilości kotew, zwłaszcza w tych krytycznych punktach.

• Standardowo: 5-7 sztuk na 1 m² powierzchni ściany.
• Wokół otworów (okna, drzwi): Zagęszczenie do 3 sztuk na metr bieżący krawędzi.
• Na narożnikach budynku: Podobnie jak przy otworach, 3 sztuki na metr bieżący krawędzi.
• Przy dylatacjach: W miejscach dylatacji również należy zwiększyć liczbę kotew.

Najczęstsze błędy montażowe: jak ich uniknąć?

Nawet najlepsze kotwy nie spełnią swojej funkcji, jeśli zostaną źle zamontowane. Z mojego doświadczenia wynika, że najczęstsze błędy montażowe to niewłaściwe rozmieszczenie i niewystarczająca liczba kotew na metrze kwadratowym. Jeśli nie zastosujemy się do zaleceń producenta i norm budowlanych, ryzykujemy, że elewacja nie będzie stabilna, co może prowadzić do jej ugięć, pęknięć, a w skrajnych przypadkach nawet do zawalenia. Pamiętajmy o zagęszczaniu kotew w miejscach szczególnie narażonych na obciążenia, takich jak narożniki czy okolice otworów.

Kolejnym bardzo niebezpiecznym błędem jest zbyt płytkie zakotwienie kotwy w którejkolwiek z warstw muru. Jak już wspominałem, minimalna głębokość zakotwienia to zazwyczaj 5 cm w każdej ze ścian. Jeśli kotwa jest zbyt krótka lub zostanie zamontowana zbyt płytko, nie będzie w stanie skutecznie przenosić obciążeń. To prosta droga do utraty stabilności elewacji i poważnych problemów konstrukcyjnych. Zawsze należy przestrzegać zaleceń producenta co do minimalnej głębokości montażu.

W przypadku ścian ze szczeliną wentylacyjną, kluczową rolę odgrywa kapinos. Jest to specjalne przetłoczenie lub o-ring na kotwie, którego zadaniem jest zapobieganie spływaniu skroplin i wilgoci po kotwie w kierunku ściany nośnej. Brak kapinosu lub jego niewłaściwe umiejscowienie może prowadzić do zawilgocenia izolacji i ściany nośnej, co z kolei obniża parametry termiczne muru i sprzyja rozwojowi pleśni. To detal, który często bywa pomijany, a ma ogromne znaczenie dla długowieczności i zdrowia budynku.
