Wiele osób zastanawia się, jak bezpiecznie i trwale zamocować różne przedmioty do elewacji ocieplonej styropianem. To zadanie wymaga precyzji i odpowiedniej wiedzy, aby nie tylko zapewnić stabilność mocowania, ale przede wszystkim uniknąć uszkodzenia izolacji i powstawania niepożądanych mostków termicznych. W tym poradniku krok po kroku wyjaśnię, jak prawidłowo wykonać montaż, niezależnie od wagi mocowanego elementu.
Bezpieczny montaż kołków w styropianie klucz do trwałej i ciepłej elewacji
- Wybór kołka zależy od wagi przedmiotu: lekkie (kołki spiralne w styropian), średnie (kołki rozporowe w styropian), ciężkie (kotwy w mur przez styropian).
- Zawsze wierć w styropianie bez udaru, aby nie uszkodzić jego struktury.
- Stosuj tuleje dystansowe i zaślepki styropianowe, aby zapobiec powstawaniu mostków termicznych.
- Długość kołka musi uwzględniać grubość styropianu, kleju i odpowiednią głębokość zakotwienia w murze.
- Unikaj zbyt mocnego dokręcania kołków, które może zgnieść izolację.
Zrozumieć specyfikę styropianu: dlaczego jest tak wymagającym podłożem?
Styropian, czyli spieniony polistyren, jest materiałem o doskonałych właściwościach izolacyjnych, ale jednocześnie charakteryzuje się niską gęstością i kruchością. Jego struktura składa się z miliardów małych granulek, które łatwo ulegają zgnieceniu lub wykruszeniu pod wpływem niewłaściwego nacisku czy wiercenia. To właśnie ta delikatność sprawia, że mocowanie w nim wymaga specjalnego podejścia. Nie możemy traktować styropianu jak litego muru próba osadzenia w nim zwykłego kołka rozporowego bez odpowiednich zabezpieczeń z pewnością zakończy się fiaskiem i uszkodzeniem izolacji.
Mostki termiczne: cichy wróg twojego ocieplenia, którego tworzysz złym montażem
Mostki termiczne to miejsca w przegrodzie budowlanej, przez które ciepło ucieka z wnętrza budynku znacznie szybciej niż przez pozostałe części. W kontekście elewacji ocieplonej styropianem, nieprawidłowo zamontowane kołki są jednym z głównych winowajców ich powstawania. Jeśli element mocujący, np. metalowy trzpień lub zbyt mocno dokręcony kołek, przebije warstwę izolacji i stworzy bezpośrednie połączenie z zimnym murem, powstaje "autostrada" dla zimna. Przewodnictwo cieplne przez taki element prowadzi nie tylko do zwiększonych strat energii i wyższych rachunków za ogrzewanie, ale także do ryzyka kondensacji pary wodnej i zawilgocenia wewnątrz ściany, co sprzyja rozwojowi pleśni.
Od lampki po markizę: kluczowa różnica w obciążeniu, która decyduje o wszystkim
Z mojego doświadczenia wynika, że podstawą każdego udanego mocowania w elewacji jest właściwa ocena obciążenia, jakie będzie przenosił dany element. To właśnie waga przedmiotu jest decydującym czynnikiem przy wyborze techniki montażu i rodzaju kołka. Wyróżniam trzy główne kategorie: lekkie obciążenia (do 5 kg, np. numer domu, lekkie lampki elewacyjne, czujniki ruchu), średnie obciążenia (5-15 kg, np. kamery monitoringu, kinkiety o większej masie, skrzynki na listy) oraz ciężkie obciążenia (powyżej 15 kg, np. markizy, jednostki zewnętrzne klimatyzacji, balustrady, ciężkie donice). Każda z tych kategorii wymaga zupełnie innego podejścia i innych rozwiązań technicznych, o czym opowiem w kolejnych sekcjach.
Jak dobrać idealny kołek? Twój przewodnik po rodzajach mocowań
Do zadań lekkich (do 5 kg): Kołki spiralne "ślimaki" kiedy są niezastąpione?
Do mocowania lekkich przedmiotów, takich jak numery domów, tabliczki informacyjne czy niewielkie czujniki, niezastąpione okazują się kołki spiralne, potocznie zwane "ślimakami". Są one zazwyczaj wykonane z tworzywa sztucznego i charakteryzują się szerokim gwintem, który pozwala na wkręcenie ich bezpośrednio w warstwę styropianu, często nawet bez wcześniejszego wiercenia (choć ja zawsze polecam delikatne nawiercenie, by uniknąć uszkodzenia tynku). Ich główną zaletą jest prostota montażu i to, że nie naruszają ciągłości izolacji, a tym samym nie tworzą mostków termicznych. Pamiętajmy jednak, że ich wytrzymałość jest ograniczona do kilku kilogramów.
Dla średnich obciążeń (5-15 kg): Specjalistyczne kołki rozporowe do izolacji
Kiedy mamy do czynienia z przedmiotami o średniej wadze, takimi jak kinkiety, kamery czy niewielkie skrzynki, standardowe "ślimaki" mogą okazać się niewystarczające. W takich sytuacjach sięgam po specjalistyczne kołki rozporowe przeznaczone do izolacji. Te kołki, często również wykonane z tworzywa, wymagają wcześniejszego wywiercenia otworu w styropianie (zawsze bez udaru!). Po osadzeniu i wkręceniu w nie śruby, ich konstrukcja rozpręża się wewnątrz warstwy styropianu, zapewniając znacznie stabilniejsze i pewniejsze mocowanie niż kołki spiralne. Są one zaprojektowane tak, aby rozkładać siły na większej powierzchni izolacji, minimalizując ryzyko jej uszkodzenia.
Gdy waga ma znaczenie (powyżej 15 kg): Kotwy i tuleje dystansowe jedyne bezpieczne rozwiązanie
W przypadku ciężkich elementów, takich jak markizy, klimatyzatory czy większe balustrady, musimy bezwzględnie zapomnieć o mocowaniu w samym styropianie. Tutaj jedynym bezpiecznym i trwałym rozwiązaniem jest zakotwienie w ścianie nośnej, czyli w murze, który znajduje się pod warstwą izolacji. Stosuje się do tego specjalne kotwy mechaniczne lub chemiczne, ale kluczowe jest użycie tulei dystansowych. Tuleje te, często wykonane z tworzywa sztucznego lub metalu z przekładką termiczną, przechodzą przez całą grubość styropianu i opierają się bezpośrednio na murze. Dzięki nim obciążenie jest przenoszone prosto na konstrukcję budynku, a styropian nie jest zgniatany ani uszkadzany. Co więcej, dobrej jakości tuleje dystansowe skutecznie eliminują powstawanie mostków termicznych.
Trzpień metalowy czy plastikowy? Ostateczne starcie i werdykt
| Typ trzpienia | Charakterystyka i zastosowanie |
|---|---|
| Trzpień metalowy | Oferuje większą wytrzymałość mechaniczną, co jest kluczowe przy mocowaniu cięższych materiałów izolacyjnych, takich jak wełna mineralna, lub w wysokich budynkach, gdzie obciążenia wiatrem są znaczne. Niestety, metal jest dobrym przewodnikiem ciepła, co sprzyja powstawaniu mostków termicznych. Wymaga stosowania zaślepek styropianowych lub specjalnych rozwiązań termicznych. |
| Trzpień plastikowy | Zapewnia znacznie lepszą izolacyjność termiczną, skutecznie eliminując problem mostków termicznych. Jest to idealne rozwiązanie do mocowania styropianu, zwłaszcza w budynkach mieszkalnych. Jego wytrzymałość mechaniczna jest niższa niż metalowego, ale w większości zastosowań do styropianu jest w zupełności wystarczająca. |
Montaż lekkich przedmiotów w styropianie: instrukcja krok po kroku
Niezbędne narzędzia i przygotowanie miejsca pracy
Zanim przystąpimy do pracy, upewnijmy się, że mamy pod ręką wszystko, co potrzebne. Moje doświadczenie pokazuje, że dobrze przygotowane miejsce pracy to połowa sukcesu.
- Wiertarka/wkrętarka z regulacją obrotów (koniecznie bez udaru!)
- Odpowiednie bity do kołków (często TX40 lub PZ)
- Poziomica
- Ołówek
- Miarka
- Ewentualnie małe wiertło do wstępnego nawiercenia (np. 6 mm)
Miejsce, w którym będziemy montować kołek, musi być czyste i suche. Absolutnie kluczowe jest to, aby klej mocujący płyty styropianowe był w pełni związany zazwyczaj trwa to minimum 24 godziny, ale w zależności od warunków i rodzaju kleju, może być dłużej. Montaż w świeżo przyklejonym styropianie to proszenie się o kłopoty.

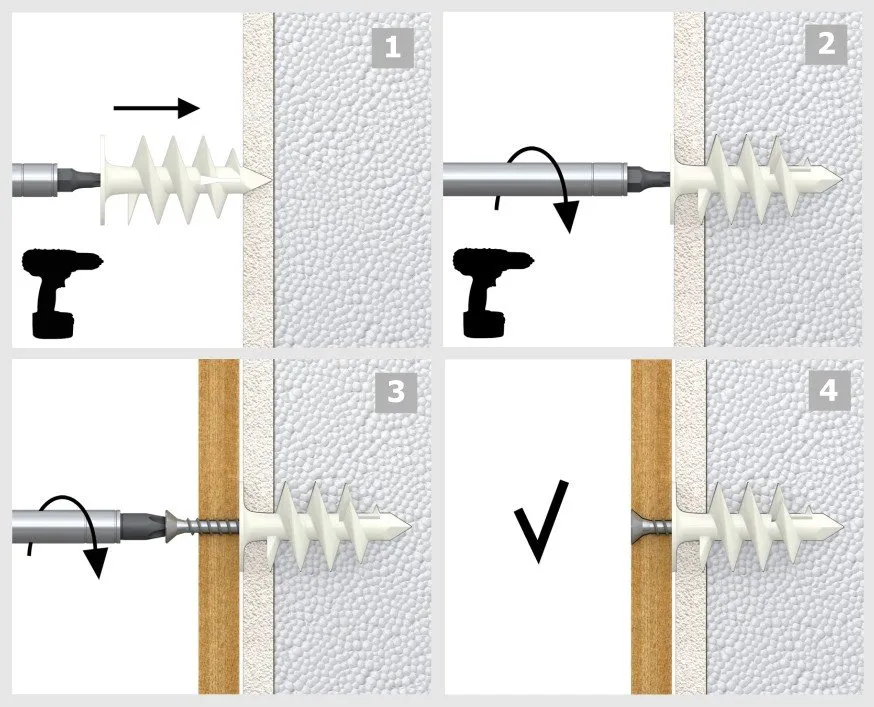

Technika wkręcania kołka ślimakowego: jak uniknąć uszkodzenia tynku?
- Wyznacz punkt: Za pomocą poziomicy i ołówka precyzyjnie zaznacz miejsce, w którym ma znaleźć się kołek.
- Wstępne nawiercanie (opcjonalne, ale zalecane): Jeśli tynk jest gruby lub bardzo twardy, delikatnie nawierć otwór o mniejszej średnicy niż kołek (np. 6 mm) przez sam tynk i kilka milimetrów w styropian, zawsze bez udaru. To zapobiegnie pękaniu tynku. Jeśli tynk jest cienki i elastyczny, możesz pominąć ten krok.
- Wkręcanie kołka: Zamocuj odpowiedni bit w wkrętarce. Przyłóż kołek spiralny do zaznaczonego punktu i zacznij go powoli wkręcać, używając niskich obrotów. Kluczowe jest, aby robić to z wyczuciem, bez nadmiernego nacisku. Kołek powinien wkręcać się płynnie, aż jego kołnierz zrówna się z powierzchnią tynku. Unikaj zbyt mocnego dokręcania, które mogłoby zgnieść styropian lub uszkodzić tynk.
- Sprawdzenie stabilności: Po wkręceniu kołka delikatnie sprawdź jego stabilność. Powinien siedzieć pewnie i nie obracać się.
Finalne mocowanie przedmiotu: o czym pamiętać, by go nie wyrwać?
Gdy kołek ślimakowy jest już osadzony, możemy przystąpić do mocowania właściwego przedmiotu. Wkręć śrubę montażową (często dołączoną do kołka lub elementu, który montujesz) w kołek. Pamiętaj, aby nie dokręcać śruby z całej siły. Zbyt duży moment obrotowy może spowodować obrócenie się kołka w styropianie, jego wyrwanie lub zgniecenie izolacji. Dokręć śrubę na tyle mocno, aby przedmiot był stabilnie zamocowany i nie ruszał się, ale bez zbędnego "dociągania". Chodzi o pewne, ale delikatne mocowanie. Warto też rozważyć użycie podkładek, które rozłożą nacisk na większą powierzchnię.
Jak bezpiecznie zamontować ciężkie elementy przez styropian?
Planowanie to podstawa: jak precyzyjnie wyznaczyć punkty kotwienia w murze?
Mocowanie ciężkich elementów to już wyższa szkoła jazdy i wymaga znacznie większej precyzji. Zawsze zaczynam od dokładnego planowania. Muszę nie tylko precyzyjnie wyznaczyć punkty mocowania na elewacji, ale przede wszystkim upewnić się, że trafią one w solidny mur nośny, a nie w spoinę czy pustkę. Warto wykorzystać projekt budynku, jeśli jest dostępny, lub posłużyć się detektorem profili. Pamiętaj, że rozkład obciążenia jest kluczowy jeśli montujesz coś dużego, jak markiza, punkty kotwienia powinny być rozmieszczone równomiernie i w odpowiedniej odległości od siebie, aby zapewnić maksymalną stabilność i bezpieczeństwo.
Wiercenie bez tajemnic: jak prawidłowo przewiercić się przez styropian i zakotwić w ścianie?
- Precyzyjne wyznaczenie: Zaznacz dokładnie punkty wiercenia na elewacji. Użyj poziomicy, aby mieć pewność, że otwory będą w linii.
- Wiercenie przez styropian (bez udaru!): Wybierz wiertło o średnicy odpowiadającej średnicy tulei dystansowej (zazwyczaj nieco większej niż kotwa). Wiertarką ustawioną na tryb bez udaru, z niskimi obrotami, delikatnie przewierć się przez całą grubość styropianu i warstwę kleju, aż do muru. Ważne jest, aby nie uszkodzić struktury styropianu.
- Wiercenie w murze (z udarem, jeśli potrzeba): Po dotarciu do muru, zmień tryb wiertarki na udar (jeśli wiercisz w betonie, cegle pełnej) lub kontynuuj bez udaru (w przypadku pustaków, gazobetonu). Użyj wiertła o średnicy zalecanej przez producenta kotwy. Wierć na głębokość wskazaną w instrukcji kotwy, pamiętając o minimalnej głębokości zakotwienia.
- Oczyszczenie otworu: Po wywierceniu otworu w murze, dokładnie go oczyść z pyłu i resztek materiału. Możesz użyć odkurzacza lub specjalnej pompki do przedmuchiwania otworów. To kluczowe dla prawidłowego działania kotwy, zwłaszcza chemicznej.

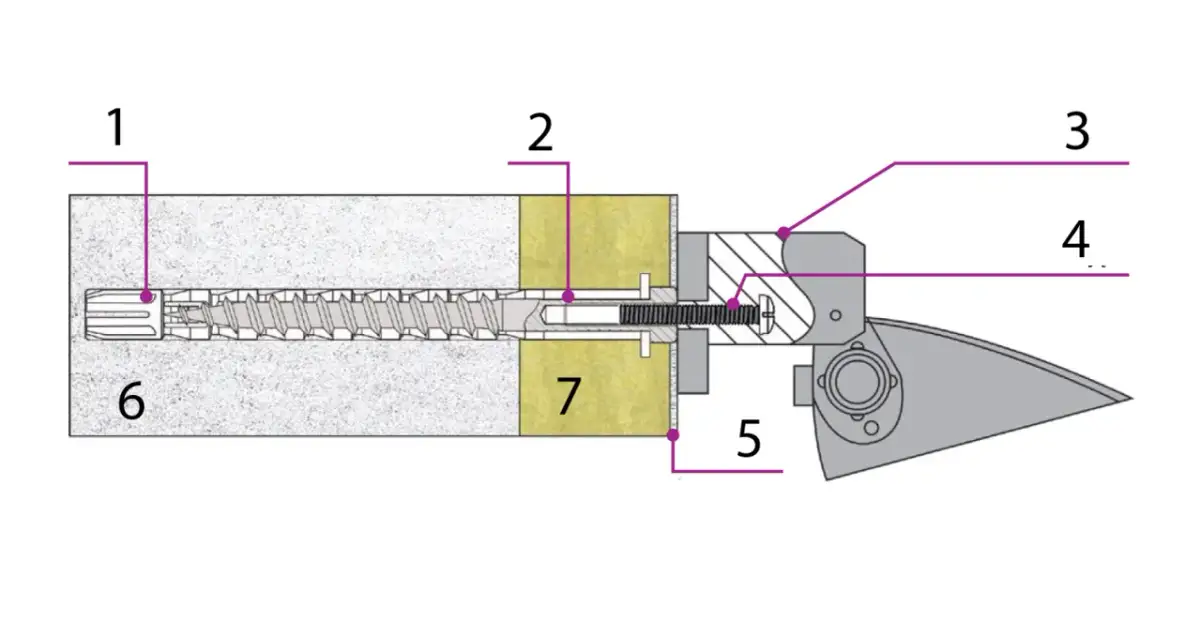

Rola tulei dystansowej: dlaczego bez niej zniszczysz ocieplenie?
Tuleja dystansowa to absolutny must-have przy montażu ciężkich elementów. Wyobraź sobie, że próbujesz zamocować markizę bezpośrednio przez styropian. Bez tulei, całe obciążenie markizy, a także siły działające na nią (np. wiatr), będą przenoszone bezpośrednio na delikatny styropian. Efekt? Styropian zostanie zgnieciony, uszkodzony, a mocowanie stanie się niestabilne i niebezpieczne. Tuleja dystansowa działa jak mostek, który omija warstwę izolacji. Przechodzi przez styropian i opiera się na murze, przenosząc obciążenie bezpośrednio na konstrukcję nośną budynku. Co więcej, dobrej jakości tuleje są zaprojektowane tak, aby minimalizować przewodzenie ciepła, skutecznie eliminując mostki termiczne. Ich zastosowanie to gwarancja trwałości i bezpieczeństwa.
Kotwa mechaniczna vs. chemiczna: którą i kiedy wybrać do montażu w murze?
| Typ kotwy | Zastosowanie i charakterystyka |
|---|---|
| Kotwa mechaniczna | Idealna do mocowania w twardych i litych materiałach, takich jak beton, cegła pełna czy kamień. Działa na zasadzie rozprężania się w otworze, tworząc silne połączenie. Montaż jest szybki i nie wymaga czasu na wiązanie. Wymaga precyzyjnego wiercenia i odpowiedniego doboru średnicy. |
| Kotwa chemiczna | Doskonała do materiałów o niskiej wytrzymałości, pustaków, cegieł dziurawek, gazobetonu, a także do mocowania w pobliżu krawędzi. Polega na wypełnieniu otworu specjalną żywicą, która po związaniu tworzy trwałe i szczelne połączenie. Jest bardzo odporna na drgania i wibracje. Wymaga dłuższego czasu na utwardzenie żywicy. |
Jaką długość kołka wybrać? Prosta matematyka dla idealnego mocowania termoizolacji
Wzór na sukces: grubość styropianu + klej + głębokość kotwienia
Dobór odpowiedniej długości kołka do mocowania termoizolacji (czyli tych, które przechodzą przez styropian i kotwią się w murze) to podstawa. Zawsze stosuję prosty wzór, który pozwala uniknąć błędów: Długość kołka = grubość styropianu + grubość warstwy kleju + minimalna głębokość zakotwienia w murze. Grubość warstwy kleju to zazwyczaj około 1-2 cm. Minimalna głębokość zakotwienia w murze to kluczowy parametr, który zapewnia stabilność dla większości materiałów wynosi ona 5-7 cm, ale zawsze warto sprawdzić zalecenia producenta kołka i materiału ściany.
Praktyczne przykłady: dobór kołka do styropianu 15 cm, 20 cm i grubszego
Aby ułatwić zrozumienie, podam kilka praktycznych przykładów, zakładając standardową grubość kleju (2 cm) i minimalną głębokość zakotwienia w murze (6 cm):
- Dla styropianu 15 cm: 15 cm (styropian) + 2 cm (klej) + 6 cm (zakotwienie) = 23 cm. W praktyce wybieramy kołek o długości 23-24 cm.
- Dla styropianu 20 cm: 20 cm (styropian) + 2 cm (klej) + 6 cm (zakotwienie) = 28 cm. Szukamy kołka o długości 28-30 cm.
- Dla styropianu 25 cm: 25 cm (styropian) + 2 cm (klej) + 6 cm (zakotwienie) = 33 cm. W tym przypadku potrzebny będzie kołek o długości 33-35 cm.
Zawsze lepiej wybrać kołek nieco dłuższy niż zbyt krótki, aby mieć pewność solidnego zakotwienia.

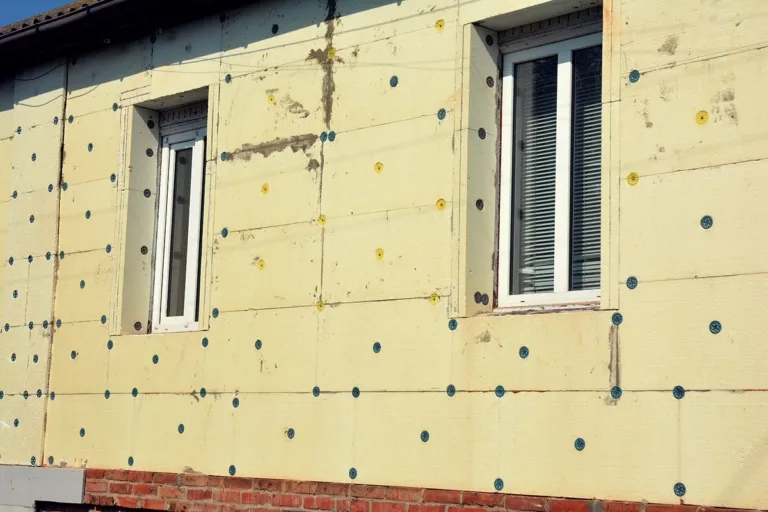

Najczęstsze błędy przy montażu kołków w styropianie i jak ich unikać
Błąd #1: Używanie udaru podczas wiercenia w styropianie
To jeden z najczęstszych i najbardziej szkodliwych błędów, jakie widzę na budowach. Wiercenie z udarem przez warstwę styropianu to prosta droga do zniszczenia jego struktury. Udar mechaniczny powoduje kruszenie się granulek, tworząc nieregularny, poszarpany otwór, który nie tylko osłabia izolację, ale także utrudnia prawidłowe osadzenie kołka. W efekcie kołek nie trzyma się stabilnie, a w uszkodzonym miejscu łatwiej o powstawanie mostków termicznych. Zawsze, ale to zawsze wierć w styropianie bez udaru, z niskimi obrotami, delikatnie i z wyczuciem.
Błąd #2: Zbyt płytkie osadzenie kołka w warstwie nośnej
Kolejny poważny błąd to niedostateczna głębokość zakotwienia kołka w murze nośnym. Jeśli kołek jest za krótki lub otwór w murze za płytki, mocowanie nie będzie miało odpowiedniej stabilności i wytrzymałości. Ryzyko wyrwania się kołka pod wpływem obciążenia (zwłaszcza wiatru czy ciężaru przedmiotu) jest wtedy bardzo wysokie. Zawsze należy przestrzegać minimalnej głębokości zakotwienia zalecanej przez producenta kołka i materiału ściany, co zazwyczaj wynosi 5-7 cm. Pamiętaj, że to właśnie mur, a nie styropian, ma przenosić obciążenie.
Błąd #3: Zbyt mocne dokręcanie i "topienie" kołka w izolacji
Widziałem to wiele razy chęć "dociśnięcia" kołka tak mocno, żeby na pewno trzymał. Niestety, zbyt mocne dokręcanie kołka (zwłaszcza tych do mocowania termoizolacji) prowadzi do zgniecenia styropianu pod jego łbem. Tworzy się wtedy wgłębienie, które nie tylko osłabia izolację, ale także może prowadzić do pękania tynku w przyszłości. W przypadku kołków do lekkich i średnich obciążeń, zbyt mocne dokręcenie może po prostu zniszczyć kołek lub spowodować jego obrócenie się w izolacji. Dokręcaj z wyczuciem, tak aby kołek był stabilny, ale bez nadmiernego nacisku na styropian.
Przeczytaj również: Kotwa stalowa rozporowa: jak dobrać i uniknąć 5 błędów?
Błąd #4: Ignorowanie zaślepek styropianowych i tworzenie autostrady dla zimna
Przy montażu wgłębnym kołków mocujących termoizolację (tych długich, przechodzących przez styropian do muru) bardzo często zapomina się o zaślepkach styropianowych. Po osadzeniu kołka, jego łeb (często z metalowym trzpieniem) pozostaje na zewnątrz, tworząc bezpośrednie połączenie z zimnym powietrzem. To idealna "autostrada dla zimna", czyli mostek termiczny. Zaślepki styropianowe (lub zatyczki) to małe krążki styropianu, które wciska się w specjalnie wyprofilowane wgłębienie nad łbem kołka. Skutecznie odcinają one dopływ zimna, eliminując mostek termiczny i znacząco poprawiając parametry izolacyjne ściany. Ich użycie to mały koszt, a duża korzyść.
