Kotwy 40 cm: Mechaniczne czy chemiczne? Wybierz bezpieczne mocowanie!

W dzisiejszych zaawansowanych projektach budowlanych, gdzie bezpieczeństwo i trwałość konstrukcji są priorytetem, wybór odpowiednich mocowań ma fundamentalne znaczenie. Jeśli stoisz przed wyzwaniem montażu ciężkich elementów w grubym betonie na głębokość 40 cm, ten artykuł dostarczy Ci kompleksowej wiedzy, która pomoże podjąć świadomą decyzję między kotwami mechanicznymi a chemicznymi, zapewniając bezpieczny i zgodny ze sztuką montaż.

Kotwy o długości 40 cm to nie są standardowe elementy złączane. Są to specjalistyczne rozwiązania, projektowane z myślą o zastosowaniach o najwyższych wymaganiach wytrzymałościowych. Mówimy tu o mocowaniu potężnych konstrukcji stalowych, ciężkich maszyn przemysłowych, barier ochronnych czy kluczowych elementów nośnych w grubych płytach betonowych, gdzie margines błędu jest niedopuszczalny. Ich specyfika wynika z konieczności przenoszenia ekstremalnych obciążeń, co wymaga głębokiego zakotwienia w materiale, aby zapewnić maksymalną stabilność i bezpieczeństwo.

Precyzyjny dobór kotwy o długości 40 cm jest absolutnie kluczowy dla bezpieczeństwa i długoterminowej trwałości całej konstrukcji. Z mojego doświadczenia wiem, że zaniedbanie tego etapu może prowadzić do katastrofalnych w skutkach awarii, których koszty wielokrotnie przewyższają początkowe oszczędności. Zawsze podkreślam, że należy kierować się nie tylko ceną, ale przede wszystkim kluczowymi parametrami technicznymi, takimi jak nośność w betonie zarysowanym i niezarysowanym, odporność na obciążenia dynamiczne oraz posiadane Europejskie Oceny Techniczne (ETA), które są gwarancją jakości i zgodności z normami.

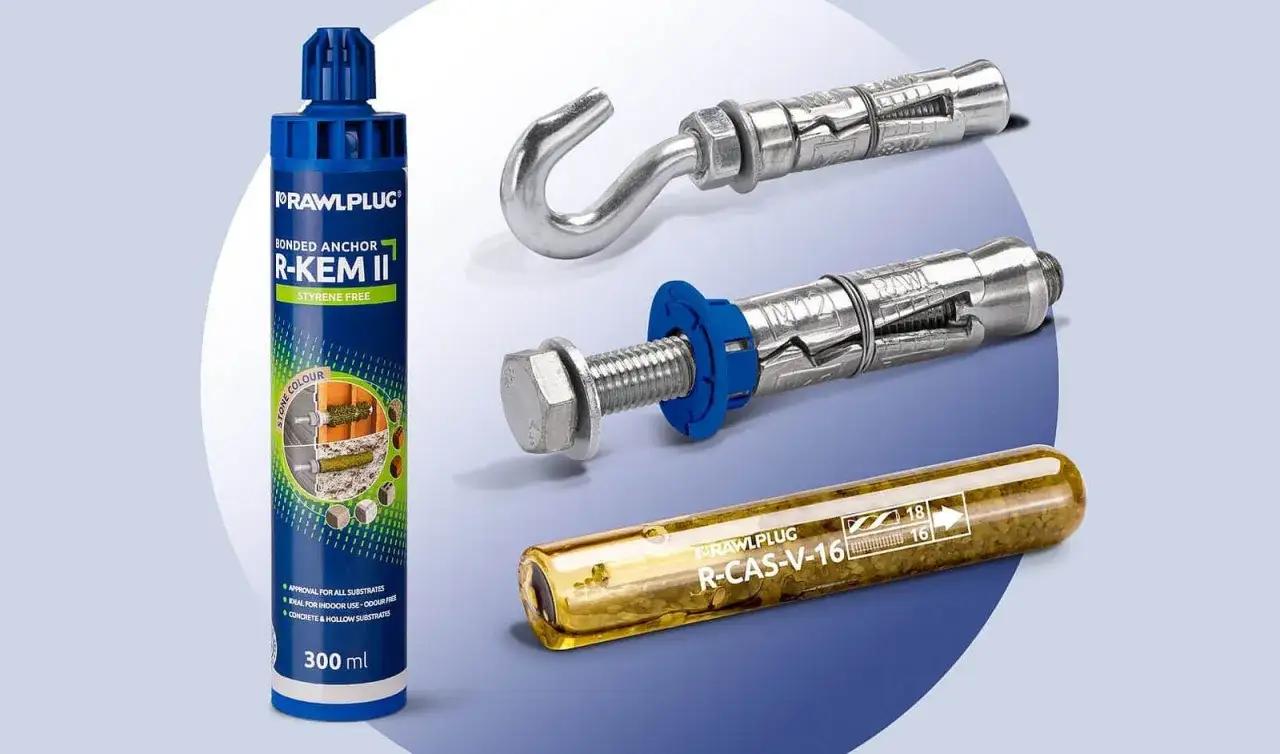

Na rynku mocowań dla tak głębokich zakotwień dominują dwa główne rozwiązania: kotwy mechaniczne i kotwy chemiczne. Choć oba typy służą do mocowania w betonie, ich zasada działania, obszary zastosowań i wymagania montażowe znacząco się różnią. Kotwy mechaniczne opierają się na sile tarcia i rozpierania, oferując natychmiastową obciążalność. Z kolei kotwy chemiczne, wykorzystujące pręt gwintowany i specjalistyczną żywicę, tworzą trwałe połączenie adhezyjne, które nie generuje naprężeń rozporowych w podłożu, co czyni je idealnym wyborem w wielu trudnych scenariuszach.

Kotwy mechaniczne 40 cm: kiedy sprawdzą się najlepiej?

Wśród kotew mechanicznych o długości 40 cm najczęściej spotykamy kotwy segmentowe, zwane również rozporowymi, oraz wkręty do betonu. Kotwy segmentowe działają na zasadzie rozparcia po dokręceniu elementu mocującego, tuleja kotwy rozszerza się, klinując się w otworze. Wkręty do betonu natomiast tworzą gwint w materiale podłoża, zapewniając mocne i pewne połączenie. Choć są rzadziej stosowane w tak dużych długościach niż kotwy chemiczne, ich zastosowanie ma swoje uzasadnienie tam, gdzie szybkość i natychmiastowa obciążalność są priorytetem, a podłoże betonowe jest wysokiej klasy i w dobrym stanie.

• Zalety kotew mechanicznych:
  • Natychmiastowa obciążalność: Po prawidłowym montażu kotwa jest od razu gotowa do przenoszenia obciążeń, co przyspiesza prace budowlane.
  • Szybkość montażu: Proces instalacji jest zazwyczaj prostszy i szybszy niż w przypadku kotew chemicznych, które wymagają czasu na utwardzenie żywicy.
  • Brak konieczności użycia żywicy: Eliminuje to problemy związane z temperaturą otoczenia i czasem wiązania.
  • Łatwa kontrola momentu dokręcającego: Możliwość precyzyjnego kontrolowania siły dokręcenia za pomocą klucza dynamometrycznego.
• Wady kotew mechanicznych:
  • Wymagany beton wysokiej klasy: Najlepsze parametry osiągają w betonie niezarysowanym, o wysokiej wytrzymałości na ściskanie.
  • Generowanie naprężeń rozporowych: Rozpieranie kotwy może osłabiać beton, zwłaszcza w pobliżu krawędzi lub w betonie zarysowanym.
  • Wrażliwość na pęknięcia: W betonie zarysowanym ich nośność może być znacznie obniżona.
  • Mniejsza elastyczność: Mniej odporne na obciążenia dynamiczne i wibracje w porównaniu do kotew chemicznych.

Wybierając kotwę mechaniczną o długości 40 cm, zawsze zwracam uwagę na kartę produktu. Kluczowe parametry techniczne to:

• Deklarowana nośność: Zarówno w betonie zarysowanym, jak i niezarysowanym to podstawa oceny przydatności.
• Klasa betonu: Wymagana minimalna klasa betonu, w której kotwa osiąga pełne parametry.
• Wymagany moment dokręcający: Precyzyjna wartość, którą należy zastosować podczas montażu, aby zapewnić optymalne rozparcie.
• Europejskie Oceny Techniczne (ETA): Potwierdzają zgodność z normami i gwarantują rzetelność podanych parametrów. Zwróć uwagę na opcję 1 (beton zarysowany i niezarysowany) lub opcję 7 (tylko beton niezarysowany).

Kotwy chemiczne 40 cm: niezastąpione w trudnych warunkach

Kotwy chemiczne, często nazywane kotwami iniekcyjnymi, to rozwiązanie, które zrewolucjonizowało mocowania w budownictwie. Ich zasada działania opiera się na stworzeniu trwałego połączenia adhezyjnego między prętem gwintowanym (o długości 40 cm lub dłuższym, w zależności od potrzeb) a ściankami otworu w betonie, za pośrednictwem specjalistycznej żywicy. To właśnie ten duet pręt i żywica sprawia, że kotwy chemiczne są tak skuteczne i niezastąpione w zadaniach specjalnych, gdzie wymagana jest maksymalna wytrzymałość i bezpieczeństwo, niezależnie od stanu podłoża.

Jedną z największych zalet kotew chemicznych jest to, że nie generują one naprężeń rozporowych w betonie. W przeciwieństwie do kotew mechanicznych, które rozpychają materiał, żywica wypełnia przestrzeń, tworząc jednorodną, chemiczną spoinę. To sprawia, że kotwy chemiczne są niezastąpione, zwłaszcza przy montażu blisko krawędzi, gdzie naprężenia rozporowe mogłyby spowodować pęknięcie betonu. Są również idealnym wyborem w betonie zarysowanym lub o niższej klasie, gdzie tradycyjne kotwy mechaniczne mogłyby nie zapewnić odpowiedniej nośności lub wręcz uszkodzić podłoże. Dzięki temu mogę je polecić do zastosowań, gdzie inne rozwiązania po prostu zawodzą.

Na rynku dostępne są różne rodzaje żywic, każda z nich ma swoje specyficzne właściwości i zastosowania:

• Żywice poliestrowe: Są to najtańsze i najbardziej podstawowe żywice. Dobrze sprawdzają się w suchych warunkach i przy umiarkowanych obciążeniach, ale są mniej odporne na wilgoć i agresywne środowiska chemiczne. Mają też niższe parametry wytrzymałościowe niż pozostałe.
• Żywice winyloestrowe: To moim zdaniem złoty środek. Oferują doskonałą odporność chemiczną, wysoką wytrzymałość, dobrą odporność na wilgoć i szerszy zakres temperatur montażu. Są idealne do zastosowań w betonie zarysowanym i niezarysowanym, a także w warunkach podwyższonej wilgotności.
• Żywice epoksydowe: Najwyższa półka pod względem wytrzymałości i odporności chemicznej. Charakteryzują się długim czasem wiązania, co jest zaletą przy głębokich otworach (40 cm), ale wymagają stabilnych temperatur. Są idealne do ekstremalnych obciążeń statycznych i dynamicznych, w tym wibracji, oraz do długotrwałego kontaktu z wodą.

Jak dobrać idealną kotwę 40 cm? Kluczowe kryteria wyboru

Rodzaj i stan podłoża

Rodzaj i stan podłoża to jeden z najważniejszych czynników decydujących o wyborze kotwy. Czy mamy do czynienia z betonem zarysowanym czy niezarysowanym? Czy mocowanie znajduje się blisko krawędzi płyty betonowej, a może w jej centralnej części? Jakie są odległości między poszczególnymi kotwami? W betonie zarysowanym lub o niższej klasie, a także w miejscach narażonych na pęknięcia, kotwy chemiczne są zazwyczaj znacznie lepszym wyborem. Ich bezrozporowe działanie minimalizuje ryzyko uszkodzenia podłoża. Kotwy mechaniczne, zwłaszcza rozporowe, najlepiej sprawdzają się w betonie niezarysowanym, o wysokiej wytrzymałości. Zawsze sprawdzam te parametry w dokumentacji technicznej obiektu.

Rodzaj obciążenia

Charakter obciążenia, jakie będzie przenosić mocowanie, ma fundamentalne znaczenie. Czy są to obciążenia statyczne, czyli stałe i niezmienne, czy dynamiczne, charakteryzujące się zmiennością sił, uderzeniami lub wibracjami? Kotwy mechaniczne dobrze radzą sobie z obciążeniami statycznymi w odpowiednich warunkach. Jednakże, jeśli mamy do czynienia z maszynami generującymi wibracje, ruchem pojazdów czy innymi obciążeniami dynamicznymi, kotwy chemiczne są zdecydowanie bardziej odporne i niezawodne. Ich elastyczna spoina chemiczna lepiej absorbuje i rozkłada naprężenia, zapewniając większą trwałość i bezpieczeństwo w dłuższej perspektywie.

Warunki montażu

Warunki panujące na placu budowy, takie jak temperatura otoczenia i wilgotność podłoża, mają bezpośredni wpływ na proces montażu i końcową nośność kotew. W przypadku kotew chemicznych, temperatura jest krytyczna wpływa na czas wiązania żywicy. Zbyt niska temperatura może znacznie wydłużyć ten proces, a nawet uniemożliwić prawidłowe utwardzenie. Zbyt wysoka z kolei może przyspieszyć go do tego stopnia, że nie zdążymy prawidłowo zaaplikować żywicy. Kotwy mechaniczne są pod tym względem bardziej elastyczne, oferując szerszy zakres temperatur montażu. Należy również zwrócić uwagę na wilgotność niektóre żywice chemiczne są przeznaczone do montażu w suchych otworach, inne zaś mogą być stosowane w otworach mokrych, a nawet podwodnych.

Aspekt kosztowy inwestycja w bezpieczeństwo

Kwestia kosztów jest zawsze obecna w każdym projekcie, ale w przypadku kotew o długości 40 cm, należy podchodzić do niej z dużą rozwagą. Moim zdaniem, najtańsza opcja niemal nigdy nie jest najlepsza, gdy mówimy o bezpieczeństwie i trwałości konstrukcji. Oszczędności na kotwach, które stanowią ułamek ogólnych kosztów projektu, mogą prowadzić do znacznie większych strat w przyszłości awarii, kosztownych napraw, a nawet zagrożenia życia. Inwestycja w sprawdzone, certyfikowane rozwiązania, dopasowane do specyfiki projektu, to inwestycja w spokój ducha i pewność, że mocowanie wytrzyma próbę czasu i obciążeń. Zawsze rekomenduję wybór produktów od renomowanych producentów, posiadających pełną dokumentację techniczną.

Precyzyjny montaż kotew 40 cm: instrukcja krok po kroku

Wiercenie otworu na głębokość 40 cm

Prawidłowe wiercenie to podstawa sukcesu, zwłaszcza przy tak dużej głębokości jak 40 cm. To nie jest zadanie dla amatorów. Oto jak to zrobić profesjonalnie:

1. Wybierz odpowiednią wiertarkę: Użyj profesjonalnej wiertarki udarowej lub młotowiertarki o odpowiedniej mocy. Przy tak dużej głębokości i średnicy, sprzęt musi być wydajny i niezawodny.
2. Dobierz wiertło: Konieczne jest użycie wiertła SDS-Max (lub SDS-Plus dla mniejszych średnic) o odpowiedniej średnicy i długości, która pozwoli na osiągnięcie 40 cm. Upewnij się, że wiertło jest ostre i niezużyte, aby uniknąć odchyleń.
3. Oznacz głębokość: Na wiertle zaznacz taśmą lub specjalnym ogranicznikiem głębokość 40 cm, aby mieć pewność, że otwór będzie miał wymaganą długość.
4. Zachowaj prostopadłość: Podczas wiercenia kluczowe jest utrzymanie wiertarki w pozycji prostopadłej do powierzchni betonu. Można użyć prowadnic lub specjalnych statywów wiertniczych, aby zapewnić maksymalną precyzję.
5. Wierć stopniowo: Przy tak głębokim otworze, wierć stopniowo, co jakiś czas wyciągając wiertło, aby usunąć zwierciny i zapobiec przegrzewaniu się wiertła.

Krytyczne czyszczenie otworu fundament nośności

Z mojego doświadczenia wynika, że prawidłowe czyszczenie otworu to absolutnie najważniejszy etap montażu kotwy, niezależnie od jej typu. Pozostawione w otworze zwierciny, pył betonowy czy wilgoć drastycznie obniżają nośność kotwy, a w przypadku kotew chemicznych mogą uniemożliwić prawidłowe wiązanie żywicy. To jest ten moment, gdzie nie ma miejsca na kompromisy. Jak perfekcyjnie wykonać czyszczenie?

• Narzędzia: Będziesz potrzebować:
  • Specjalnego wyciora (szczotki drucianej) o średnicy dopasowanej do otworu.
  • Pompki ręcznej do przedmuchiwania lub sprężarki powietrza z dyszą.
• Proces czyszczenia:
  • Szczotkowanie: Wprowadź wycior do otworu i energicznie szczotkuj jego ścianki, obracając go. Powtórz to kilkukrotnie, aby usunąć luźne cząsteczki.
  • Przedmuchiwanie: Użyj pompki lub sprężarki, aby wydmuchać pył z otworu. Skieruj strumień powietrza głęboko do otworu, wykonując kilka cykli.
  • Powtarzanie: Powtórz cykl szczotkowania i przedmuchiwania co najmniej trzykrotnie. W przypadku bardzo głębokich otworów lub trudnych warunków, może być konieczne powtórzenie tego procesu nawet pięć razy, aż z otworu nie będzie wydobywał się żaden pył.
  • Kontrola: Jeśli to możliwe, sprawdź wizualnie dno otworu, aby upewnić się, że jest całkowicie czyste i suche.

Montaż kotwy mechanicznej

Po perfekcyjnym wyczyszczeniu otworu, możemy przystąpić do montażu kotwy mechanicznej:

1. Wprowadzenie kotwy: Ostrożnie wprowadź kotwę mechaniczną do otworu, upewniając się, że wchodzi swobodnie. Jeśli napotkasz opór, nie używaj nadmiernej siły sprawdź, czy otwór jest czysty i ma odpowiednią średnicę.
2. Wbicie na odpowiednią głębokość: W zależności od typu kotwy, może być konieczne lekkie wbicie jej młotkiem, aby osadzić ją na odpowiedniej głębokości. Zawsze kieruj się instrukcją producenta.
3. Montaż elementu mocowanego: Umieść element, który ma być mocowany, na wystającej części kotwy.
4. Dokręcanie z momentem obrotowym: To kluczowy etap. Użyj klucza dynamometrycznego i dokręć nakrętkę lub śrubę kotwy z zalecanym przez producenta momentem obrotowym. Zbyt mały moment nie zapewni pełnej nośności, zbyt duży może uszkodzić kotwę lub beton.
5. Kontrola: Po dokręceniu upewnij się, że element jest stabilnie zamocowany.

Aplikacja żywicy w kotwie chemicznej

Montaż kotwy chemicznej wymaga precyzji, zwłaszcza w dozowaniu żywicy:

1. Przygotowanie żywicy: Zamontuj mieszalnik na kartuszu z żywicą. Pamiętaj, że pierwsze centymetry żywicy, które wydostają się z mieszalnika, należy odrzucić, ponieważ nie są jeszcze prawidłowo wymieszane. Zazwyczaj jest to około 10 cm.
2. Aplikacja od dna otworu: Wprowadź końcówkę mieszalnika do samego dna otworu. Następnie, powoli dozując żywicę, wyciągaj mieszalnik z otworu. Celem jest wypełnienie otworu żywicą w około 2/3 objętości, aby po wprowadzeniu pręta żywica wypełniła całą przestrzeń bez nadmiernego wycieku.
3. Wprowadzenie pręta gwintowanego: Natychmiast po aplikacji żywicy, wprowadź pręt gwintowany do otworu, obracając go. Obracanie pręta podczas wprowadzania zapewnia lepsze wymieszanie żywicy i usunięcie pęcherzyków powietrza.
4. Czas wiązania: Pozostaw kotwę do związania na czas określony przez producenta, zależny od temperatury. Absolutnie nie obciążaj kotwy przed upływem tego czasu!
5. Montaż elementu: Po pełnym utwardzeniu żywicy, zamontuj element mocowany i dokręć nakrętkę z zalecanym momentem obrotowym.

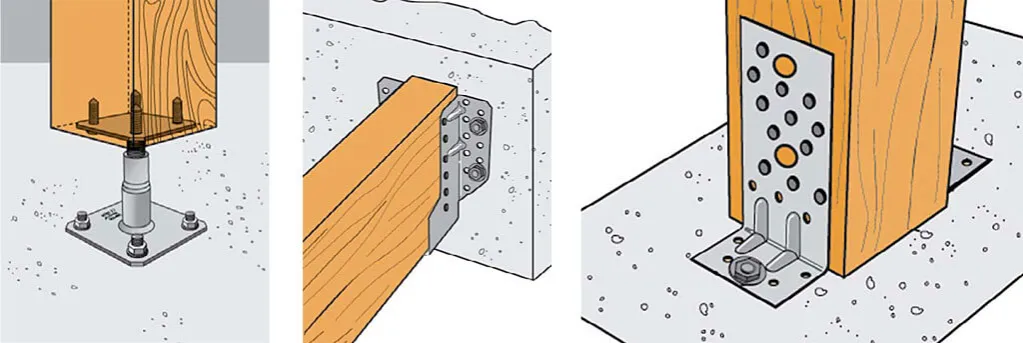

Najczęstsze błędy montażowe i jak ich unikać

Zlekceważenie czyszczenia otworu

To błąd, który widuję najczęściej i który ma fatalne skutki. Wielu wykonawców, chcąc zaoszczędzić czas, pomija lub niedokładnie wykonuje etap czyszczenia otworu. Pozostawiony w otworze pył betonowy, zwierciny czy wilgoć tworzą warstwę separującą między kotwą a betonem. W przypadku kotew mechanicznych, pył uniemożliwia prawidłowe rozparcie i klinowanie się kotwy. W kotwach chemicznych, pył absorbuje żywicę, osłabiając jej adhezję i uniemożliwiając stworzenie trwałego połączenia. Skutkiem jest drastyczne obniżenie nośności kotwy, a w skrajnych przypadkach jej całkowita nieskuteczność. Zawsze powtarzam: lepiej poświęcić dodatkowe 5 minut na czyszczenie, niż ryzykować katastrofę.

Niewłaściwy moment dokręcający

Dla kotew mechanicznych moment dokręcający jest parametrem krytycznym. Błąd polegający na zastosowaniu niewłaściwego momentu może mieć poważne konsekwencje. Zbyt mały moment dokręcający oznacza, że kotwa nie zostanie prawidłowo rozparta lub zaklinowana, co skutkuje obniżeniem jej nośności i ryzykiem poluzowania się mocowania. Z kolei zbyt duży moment dokręcający może prowadzić do uszkodzenia samej kotwy (np. zerwania gwintu), a co gorsza, do uszkodzenia podłoża betonowego pęknięć, wykruszeń, a nawet lokalnego zniszczenia struktury betonu. Zawsze należy używać klucza dynamometrycznego i ściśle przestrzegać wartości podanej przez producenta w karcie technicznej produktu.

Przeczytaj również: Kotwa stalowa rozporowa: jak dobrać i uniknąć 5 błędów?

Przedwczesne obciążenie kotwy chemicznej

Ignorowanie czasu wiązania żywicy w kotwach chemicznych to kolejny kosztowny błąd. Żywica potrzebuje określonego czasu, aby w pełni utwardzić się i osiągnąć deklarowaną nośność. Czas ten jest ściśle związany z temperaturą otoczenia i podłoża im niższa temperatura, tym dłuższy czas wiązania. Przedwczesne obciążenie kotwy chemicznej, zanim żywica w pełni zwiąże, może prowadzić do jej deformacji, uszkodzenia połączenia adhezyjnego, a w konsekwencji do trwałego obniżenia nośności lub całkowitej awarii mocowania. Zawsze należy sprawdzić tabelę czasów wiązania w instrukcji producenta i bezwzględnie jej przestrzegać. Cierpliwość w tym przypadku popłaca, zapewniając pełne bezpieczeństwo i trwałość mocowania.
