Ten artykuł wyjaśni, jak precyzyjnie obliczyć długość kołków do styropianu, aby Twoje ocieplenie było trwałe i bezpieczne. Poznaj kluczowe zasady i uniknij kosztownych błędów, dobierając odpowiednie łączniki do każdego typu ściany.
Prawidłowa długość kołków do styropianu klucz do trwałego ocieplenia i bezpiecznej elewacji
- Wzór na długość kołka: Długość kołka (L) = Grubość izolacji (h) + Grubość kleju (t) + Minimalna głębokość zakotwienia (d).
- Grubość warstwy kleju: Standardowo przyjmuje się 10-20 mm; należy ją uwzględnić w obliczeniach, zwłaszcza przy nierównych ścianach.
- Głębokość zakotwienia: Jest kluczowa i zależy od materiału ściany, np. 5-6 cm dla betonu, 8-9 cm dla pustaków, 8-10 cm dla betonu komórkowego.
- Rodzaj trzpienia: Trzpień stalowy jest zalecany przy wełnie mineralnej, grubym styropianie (>20-25 cm), wysokich budynkach i słabszych podłożach, w przeciwieństwie do plastikowego.

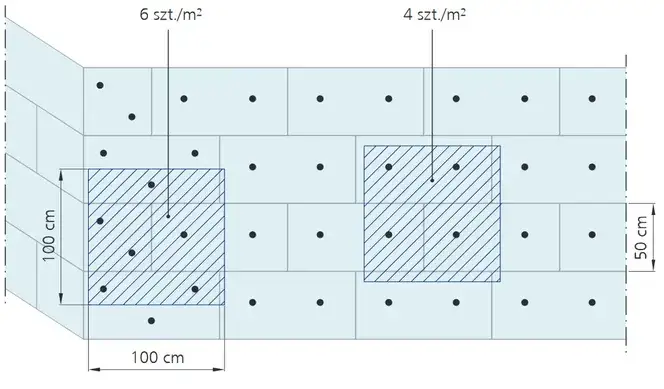

- Ilość kołków: Używaj 4-6 szt./m² w strefie środkowej, zwiększając do 8-12 szt./m² w narożnikach i przy otworach.
- Certyfikaty: Wybieraj produkty z Krajową lub Europejską Oceną Techniczną (KOT/ETA) dla gwarancji jakości i zgodności z normami.
Dlaczego odpowiednia długość kołka to podstawa trwałego ocieplenia?
Jako ekspert w dziedzinie ociepleń, zawsze podkreślam, że precyzyjny dobór długości kołków do styropianu to absolutny fundament trwałego i bezpiecznego systemu ociepleniowego. Nie jest to jedynie detal, a kluczowy element, który decyduje o stabilności całej elewacji. To właśnie kołki przenoszą obciążenia, takie jak siła wiatru czy ciężar własny ocieplenia, na konstrukcję ściany. Jeśli zostaną źle dobrane, cała inwestycja może okazać się nietrwała i kosztowna w naprawach.
Konsekwencje zbyt krótkich kołków: od pęknięć tynku po katastrofę budowlaną
Użycie zbyt krótkich kołków to jeden z najpoważniejszych błędów, jakie można popełnić. Kiedy łącznik nie zakotwi się wystarczająco głęboko w murze, jego zdolność do przenoszenia obciążeń drastycznie spada. W efekcie, całe ocieplenie jest osłabione, a ryzyko pęknięć tynku, a nawet oderwania się całych płyt styropianowych, staje się realne. Widziałem już elewacje, które po kilku latach zaczynały "puchnąć" i odpadać, a przyczyną były właśnie źle dobrane, zbyt krótkie kołki. To nie tylko kwestia estetyki, ale przede wszystkim bezpieczeństwa. W ekstremalnych przypadkach może dojść do katastrofy budowlanej, zwłaszcza w obliczu silnych wiatrów.
Czym grozi użycie zbyt długich łączników? Mostki termiczne i problemy z estetyką elewacji
Chociaż zbyt krótkie kołki są bardziej niebezpieczne, to zbyt długie również nie są pozbawione wad. Przede wszystkim, ich montaż jest bardziej pracochłonny i kosztowny. Co więcej, jeśli talerzyk kołka zostanie osadzony zbyt głęboko, może on uszkodzić warstwę izolacji, tworząc w tym miejscu mostek termiczny. Oznacza to, że ciepło będzie uciekać przez te punkty, obniżając efektywność energetyczną budynku. Ponadto, zbyt głęboko osadzone lub wystające talerzyki mogą być widoczne pod tynkiem, psując estetykę elewacji. Moim zdaniem, precyzja jest tutaj kluczowa ani za krótko, ani za długo.
Jak krok po kroku obliczyć długość kołków do styropianu?
Prawidłowe obliczenie długości kołków nie jest skomplikowane, ale wymaga uwzględnienia kilku kluczowych parametrów. Istnieje prosty wzór, który pozwala na precyzyjne określenie potrzebnej długości łącznika. Zawsze powtarzam, że każdy, kto planuje ocieplenie, powinien go znać i stosować. To podstawa, by uniknąć wspomnianych wcześniej problemów.
Złoty wzór, którego używają profesjonaliści poznaj i zastosuj
Profesjonaliści w branży ociepleniowej posługują się uniwersalnym wzorem, który uwzględnia wszystkie niezbędne czynniki. Ten wzór to: L = h + t + d. Gdzie:
- L to całkowita długość kołka, którą musimy dobrać.
- h to grubość materiału izolacyjnego, czyli w naszym przypadku płyty styropianowej.
- t to grubość warstwy kleju, którą zastosujemy do przyklejenia styropianu do ściany.
- d to minimalna głębokość zakotwienia, czyli odcinek, na którym kołek musi być osadzony w murze, aby zapewnić stabilność.
Zrozumienie i zastosowanie tego wzoru to pierwszy krok do sukcesu w ocieplaniu.
Krok 1: Zmierz dokładnie grubość płyty styropianowej
To wydaje się oczywiste, ale dokładność jest tu kluczowa. Zmierz grubość styropianu, który zamierzasz użyć. Standardowe grubości to zazwyczaj 10, 12, 15, 20 czy 25 cm.
Krok 2: Oszacuj grubość warstwy kleju ile zapasu musisz uwzględnić?
Grubość warstwy kleju to parametr, który często bywa niedoszacowany. Standardowo przyjmuje się, że wynosi ona od 10 do 20 mm (1-2 cm). Jeśli jednak ściana jest nierówna, może być konieczne zastosowanie grubszej warstwy kleju, aby wyrównać powierzchnię. W takiej sytuacji warto dodać 1-2 cm zapasu do standardowej grubości kleju. Pamiętaj, że klej musi być nałożony równomiernie, a jego grubość wpływa bezpośrednio na długość kołka.
Krok 3: Określ strefę zakotwienia najważniejszy parametr zależny od Twojej ściany
Głębokość zakotwienia (d) to moim zdaniem najbardziej krytyczny parametr w całym wzorze. Zależy ona bezpośrednio od rodzaju materiału, z którego zbudowana jest ściana, czyli podłoża. Różne materiały mają różną wytrzymałość i strukturę, co wymaga odmiennej głębokości osadzenia kołka. Przejdźmy teraz do szczegółów, abyś mógł precyzyjnie określić ten parametr dla swojego budynku.

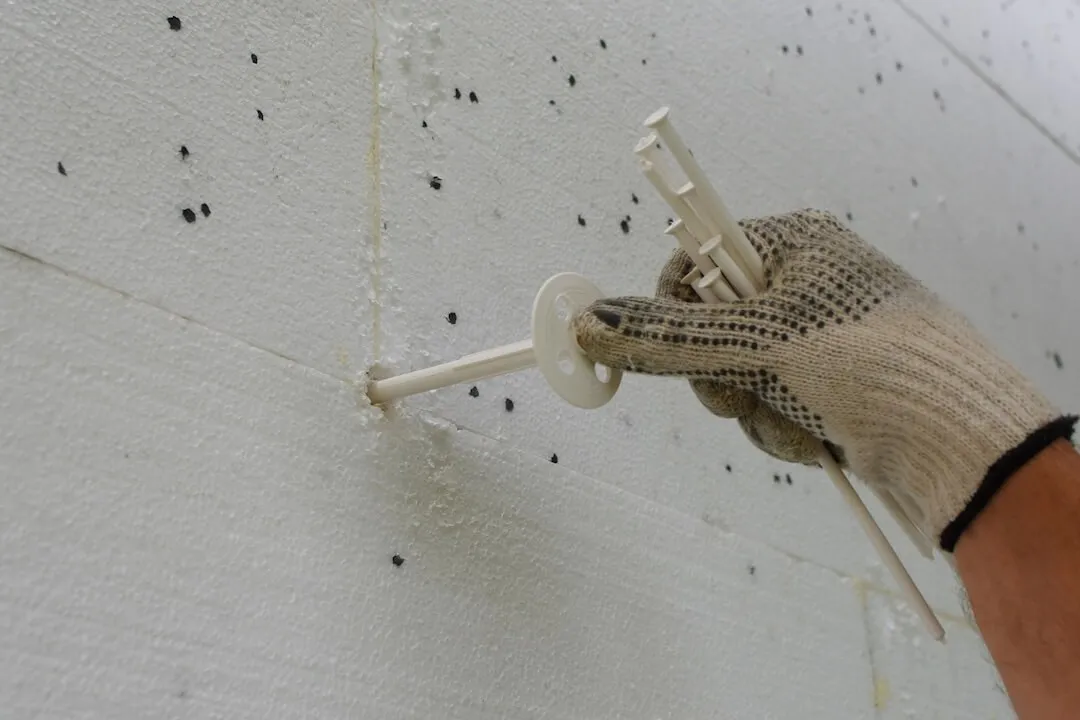

Rodzaj muru: Jak dobrać głębokość kotwienia do materiału ściany?
Jak już wspomniałem, rodzaj muru ma decydujące znaczenie dla minimalnej głębokości zakotwienia kołka. Poniżej przedstawiam wytyczne, które są zgodne z normami i moją praktyką budowlaną:
| Rodzaj materiału ściany | Minimalna głębokość zakotwienia (d) |
|---|---|
| Beton, cegła pełna, silikat | 5-6 cm |
| Cegła dziurawka, pustak ceramiczny | 8-9 cm |
| Beton komórkowy (gazobeton), keramzytobeton | 8-10 cm |
Ściany z betonu i cegły pełnej solidne podłoże z mniejszymi wymaganiami
Jeśli Twoja ściana wykonana jest z betonu, cegły pełnej lub silikatu, masz do czynienia z bardzo solidnym i jednolitym podłożem. Materiały te charakteryzują się wysoką wytrzymałością na ściskanie, co pozwala na stosunkowo mniejszą głębokość zakotwienia. W takich przypadkach, zgodnie z wytycznymi, wystarczy, aby kołek zakotwił się w murze na głębokość 5-6 cm. To sprawia, że dobór kołków jest nieco prostszy, a ryzyko błędów mniejsze.
Pustaki ceramiczne i silikaty tutaj nie ma miejsca na błędy
Pustaki ceramiczne i cegła dziurawka to materiały o innej strukturze są porowate i mają puste przestrzenie. Wymagają one większej uwagi i precyzji. Aby zapewnić stabilne i bezpieczne zakotwienie, kołki muszą być osadzone głębiej, bo tylko wtedy mogą prawidłowo rozprężyć się w materiale. Minimalna głębokość zakotwienia dla tych podłoży to 8-9 cm. Niewłaściwe osadzenie kołka w pustej przestrzeni może skutkować jego słabym trzymaniem i w konsekwencji osłabieniem całego ocieplenia.
Beton komórkowy (gazobeton) dlaczego potrzebuje najdłuższych i najmocniejszych kołków?
Beton komórkowy (gazobeton) oraz keramzytobeton to materiały o niższej gęstości i wytrzymałości w porównaniu do betonu czy cegły pełnej. Ich porowata struktura wymaga najgłębszego zakotwienia, aby kołek mógł stabilnie się rozprężyć i zapewnić odpowiednią nośność. Dlatego dla tych podłoży zalecana minimalna głębokość zakotwienia wynosi 8-10 cm. Często w przypadku betonu komórkowego, zwłaszcza przy grubszym styropianie, zaleca się również stosowanie kołków z trzpieniem stalowym, które oferują większą wytrzymałość na zerwanie.
Przykładowe obliczenia: Dobieramy kołki do popularnych grubości styropianu.
Teoria to jedno, ale praktyka to drugie. Aby ułatwić Ci dobór kołków, przygotowałem kilka konkretnych przykładów obliczeń, bazując na najczęściej spotykanych grubościach styropianu i typach ścian. Założymy standardową grubość kleju wynoszącą 1 cm, co jest bezpiecznym i powszechnie stosowanym założeniem.
-
Przykład 1: Styropian 15 cm na ścianie z pustaka ceramicznego jaka długość kołka?
Mamy styropian o grubości (h) = 15 cm. Grubość kleju (t) = 1 cm. Ściana z pustaka ceramicznego wymaga głębokości zakotwienia (d) = 8 cm.
Obliczenie: L = h + t + d = 15 cm + 1 cm + 8 cm = 24 cm.
W tym przypadku należy szukać kołków o długości co najmniej 240 mm. Zazwyczaj dostępne są kołki o długościach 240 mm lub 250 mm.
-
Przykład 2: Styropian 20 cm na murze z betonu komórkowego jakie kołki wybrać?
Grubość styropianu (h) = 20 cm. Grubość kleju (t) = 1 cm. Ściana z betonu komórkowego wymaga głębokości zakotwienia (d) = 9 cm (przyjmujemy wartość pośrednią z zakresu 8-10 cm dla bezpieczeństwa).
Obliczenie: L = h + t + d = 20 cm + 1 cm + 9 cm = 30 cm.
Potrzebujemy kołków o długości co najmniej 300 mm. Warto rozważyć kołki z trzpieniem stalowym ze względu na specyfikę podłoża i grubość izolacji.
-
Przykład 3: Styropian 12 cm na ścianie z litej cegły szybkie obliczenia
Grubość styropianu (h) = 12 cm. Grubość kleju (t) = 1 cm. Ściana z litej cegły wymaga głębokości zakotwienia (d) = 5 cm.
Obliczenie: L = h + t + d = 12 cm + 1 cm + 5 cm = 18 cm.
W tym przypadku wystarczą kołki o długości 180 mm. To pokazuje, jak różne materiały ścienne wpływają na ostateczny wybór łącznika.

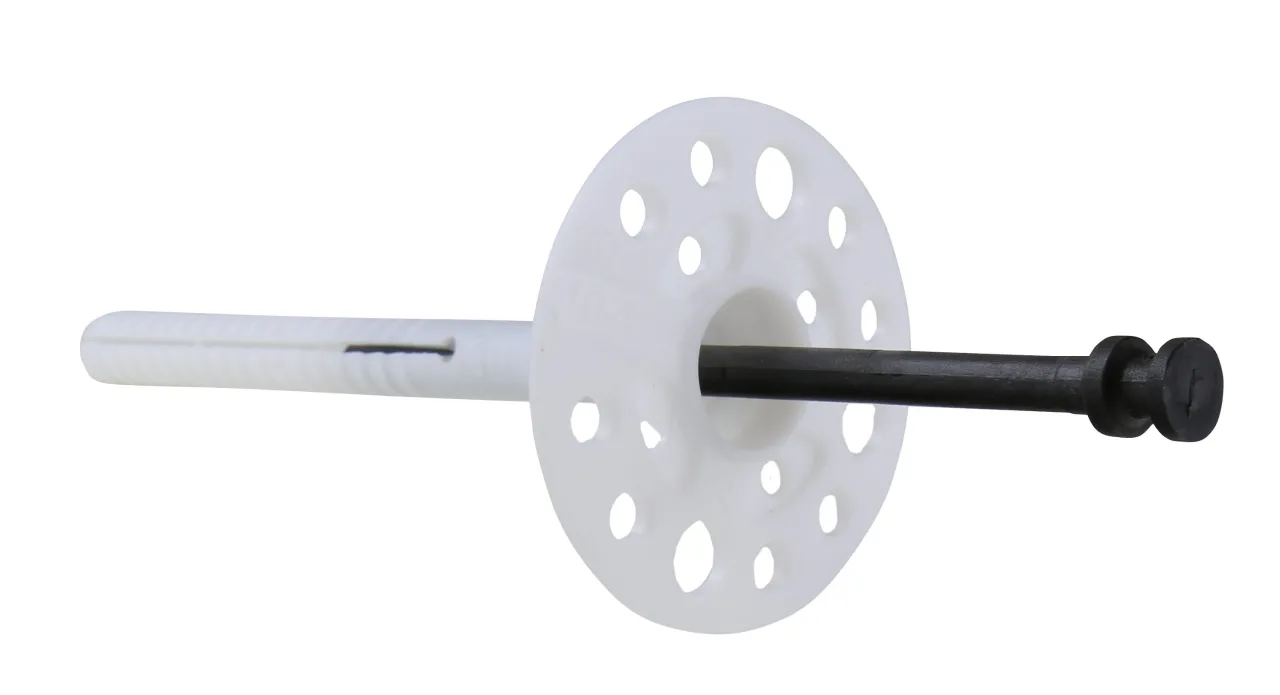

Trzpień plastikowy czy stalowy? Kiedy materiał kołka ma znaczenie?
Poza długością, niezwykle ważny jest również materiał, z którego wykonany jest trzpień kołka. Na rynku dostępne są przede wszystkim kołki z trzpieniem plastikowym (poliamidowym) oraz stalowym (metalowym). Wybór odpowiedniego rodzaju trzpienia zależy od kilku czynników, takich jak rodzaj materiału izolacyjnego, grubość ocieplenia oraz rodzaj podłoża.
Kołki z trzpieniem poliamidowym kiedy są w pełni wystarczające?
Kołki z trzpieniem plastikowym, wykonane zazwyczaj z poliamidu, są w pełni wystarczające do większości standardowych zastosowań przy ocieplaniu styropianem (EPS). Doskonale sprawdzają się na solidnych podłożach, takich jak beton, cegła pełna czy silikat, gdzie nie ma ekstremalnych obciążeń. Są lżejsze, łatwiejsze w montażu i zazwyczaj tańsze. Ja osobiście polecam je do standardowych grubości styropianu, szczególnie w budownictwie jednorodzinnym, gdzie nie ma potrzeby stosowania rozwiązań o podwyższonej wytrzymałości.
Kiedy bezwzględnie musisz sięgnąć po kołki z trzpieniem stalowym?
Trzpień stalowy jest niezbędny w sytuacjach, gdy wymagana jest większa wytrzymałość i pewność zakotwienia. Bezwzględnie musisz sięgnąć po kołki z trzpieniem stalowym w następujących przypadkach:
- Przy ocieplaniu wełną mineralną, która jest cięższa od styropianu i wymaga mocniejszego mocowania.
- Przy bardzo grubych warstwach styropianu, zwłaszcza powyżej 20-25 cm, gdzie ciężar własny izolacji jest znaczny.
- W przypadku budynków wysokich, gdzie występują znacznie większe obciążenia wiatrem, zwłaszcza w strefach narożnych.
- Na podłożach o niższej wytrzymałości, takich jak beton komórkowy (gazobeton) czy keramzytobeton, gdzie trzpień stalowy zapewnia pewniejsze i mocniejsze zakotwienie, minimalizując ryzyko zerwania łącznika.
Pamiętaj, że w tych sytuacjach oszczędzanie na kołkach może prowadzić do poważnych problemów w przyszłości.
Certyfikaty ETA i KOT Twoja gwarancja jakości i spokoju na lata
Zawsze namawiam moich klientów i wykonawców do wyboru produktów posiadających odpowiednie certyfikaty. Krajowa Ocena Techniczna (KOT) lub Europejska Ocena Techniczna (ETA) to dokumenty, które potwierdzają, że dany system ociepleniowy, w tym kołki, spełnia rygorystyczne wymagania techniczne i jakościowe. Wybierając certyfikowane produkty, masz gwarancję, że zostały one przetestowane i są zgodne z obowiązującymi normami. To nie tylko spokój ducha, ale przede wszystkim pewność, że Twoje ocieplenie będzie trwałe i bezpieczne przez długie lata.
Najczęstsze błędy przy wyborze i montażu kołków: Jak ich uniknąć?
Nawet najlepsze kołki, jeśli zostaną źle dobrane lub nieprawidłowo zamontowane, nie spełnią swojej funkcji. W mojej praktyce widziałem wiele błędów, które można łatwo uniknąć, znając podstawowe zasady. Oto najczęstsze z nich:
-
Błąd #1: Dobór długości "na oko" i ignorowanie rodzaju ściany
To niestety bardzo powszechny błąd. Wielu wykonawców, a także inwestorów, dobiera długość kołków bez precyzyjnych obliczeń, bazując jedynie na doświadczeniu lub "na oko". Ignorowanie kluczowego parametru, jakim jest rodzaj materiału ściany, prowadzi do sytuacji, w której kołki są zbyt krótkie dla danego podłoża. Zawsze zachęcam do skrupulatnego stosowania wzoru L = h + t + d i weryfikacji głębokości zakotwienia dla konkretnego typu muru.
-
Błąd #2: Niewłaściwa technika montażu jak głęboko osadzać talerzyk kołka?
Prawidłowe osadzenie talerzyka kołka jest równie ważne jak jego długość. Zbyt głębokie osadzenie, czyli "przebicie" styropianu, prowadzi do uszkodzenia izolacji, tworząc wspomniane wcześniej mostki termiczne. Z kolei zbyt płytkie osadzenie sprawia, że talerzyk wystaje ponad powierzchnię styropianu, co utrudnia późniejsze tynkowanie i może skutkować nierówną elewacją. Talerzyk powinien być osadzony równo z powierzchnią styropianu lub lekko zagłębiony, a następnie szpachlowany.
-
Przeczytaj również: Kotwy do słupów drewnianych: Wybierz i zamontuj jak ekspert!
Błąd #3: Brak czyszczenia otworów wiertniczych małe niedopatrzenie, wielkie ryzyko
Po wywierceniu otworu w ścianie, w jego wnętrzu pozostaje pył i resztki materiału. Wielu wykonawców pomija etap dokładnego czyszczenia otworu, co jest poważnym błędem. Pył w otworze uniemożliwia prawidłowe rozprężenie się kołka i jego stabilne zakotwienie. Zawsze należy używać specjalnej pompki lub sprężonego powietrza do usunięcia wszelkich zanieczyszczeń z otworu przed włożeniem kołka. To małe niedopatrzenie może mieć wielkie konsekwencje dla trwałości mocowania.
