W świecie budownictwa i remontów, gdzie bezpieczeństwo i trwałość są priorytetem, prawidłowy dobór i montaż kotew do betonu odgrywa kluczową rolę. Ten artykuł to kompleksowy przewodnik, który pomoże Ci zrozumieć różnice między kotwami mechanicznymi a chemicznymi, nauczy, jak dobrać najlepsze rozwiązanie do konkretnego zastosowania i krok po kroku przeprowadzi przez proces prawidłowego montażu, zapewniając solidne i bezpieczne mocowania na lata.
Wybór i montaż kotew do betonu klucz do trwałych i bezpiecznych mocowań
- Kotwy do betonu dzielą się na mechaniczne (rozporowe, szybkie w montażu) i chemiczne (adhezyjne, wysokonośne, bez naprężeń).
- Kluczowe kryteria wyboru to rodzaj podłoża (beton spękany/niespękany), wielkość i rodzaj obciążenia, odległość od krawędzi oraz warunki środowiskowe.
- Kotwy mechaniczne generują naprężenia w betonie, co ogranicza ich zastosowanie blisko krawędzi; kotwy chemiczne wymagają czasu na utwardzenie, ale są idealne do dużych obciążeń i podłoży osłabionych.
- Prawidłowy montaż, w tym precyzyjne wiercenie i dokładne czyszczenie otworu, jest absolutnie kluczowy dla osiągnięcia deklarowanej nośności i bezpieczeństwa.
- Należy bezwzględnie przestrzegać zaleceń producenta dotyczących czasów wiązania kotew chemicznych oraz momentów dokręcania kotew mechanicznych.
Dlaczego prawidłowy dobór i montaż kotwy to absolutna podstawa bezpieczeństwa?
Jako ekspert w dziedzinie mocowań, zawsze podkreślam, że kotwy to coś więcej niż tylko "śruby w betonie". To elementy, które przenoszą obciążenia z mocowanego elementu na konstrukcję betonową, zapobiegając jego przesuwaniu się, obracaniu, a w skrajnych przypadkach katastrofie budowlanej. Niewłaściwy dobór lub błędy w montażu mogą prowadzić do osłabienia mocowania, a w konsekwencji do uszkodzenia konstrukcji, a nawet zagrożenia życia. Pamiętajmy, że każda balustrada, barierka czy maszyna przemysłowa musi być zamocowana w sposób, który gwarantuje jej stabilność i bezpieczeństwo użytkowania przez długie lata. To właśnie kotwy są tym fundamentem.
Ankra, dybel, kołek czym tak naprawdę jest kotwa i kiedy jej użycie jest konieczne?
W potocznym języku często słyszymy o dyblach czy kołkach, jednak w profesjonalnym budownictwie, szczególnie w kontekście betonu, mówimy o kotwach nazywanych również ankrami. Kotwy do betonu to specjalistyczne elementy złączne, najczęściej stalowe, które służą do trwałego i stabilnego mocowania różnych komponentów do podłoża betonowego. Ich główna rola to zapewnienie, że mocowany element pozostanie na swoim miejscu, niezależnie od działających na niego sił. Użycie kotwy jest konieczne wszędzie tam, gdzie potrzebujemy niezawodnego, wysokonośnego i bezpiecznego połączenia. Oto najczęstsze zastosowania, z którymi spotykam się w swojej praktyce:
- Montaż balustrad i barierek ochronnych.
- Mocowanie konstrukcji stalowych i drewnianych.
- Instalacja fasad i elementów elewacyjnych.
- Kotwienie maszyn przemysłowych i urządzeń w halach.
- Mocowanie słupków ogrodzeniowych i bram.
- Montaż elementów wyposażenia łazienek czy kuchni, gdzie waga i bezpieczeństwo są kluczowe.
Mechaniczna siła czy chemiczna precyzja: poznaj dwa światy kotwienia
Kiedy stajemy przed wyborem kotwy, pierwszym kluczowym dylematem jest decyzja między rozwiązaniem mechanicznym a chemicznym. Oba typy mają swoje unikalne cechy, zalety i wady, które decydują o ich przydatności w konkretnych warunkach. Przyjrzyjmy się im bliżej.

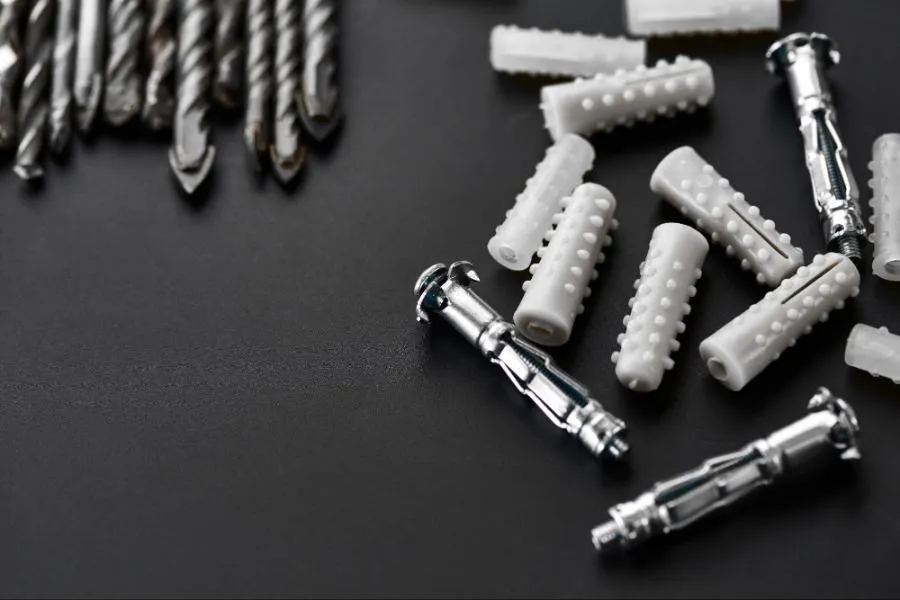

Kotwy mechaniczne: szybkość i moc działania rozporowego
Kotwy mechaniczne to prawdziwi "siłacze" w świecie mocowań. Ich działanie opiera się na rozprężaniu po umieszczeniu w wywierconym otworze i dokręceniu, element rozporowy klinuje się w betonie, tworząc połączenie oparte na siłach tarcia i nacisku. Zazwyczaj wykonane są ze stali ocynkowanej lub nierdzewnej, co zapewnia im odpowiednią wytrzymałość. Ich największą zaletą jest natychmiastowa nośność po montażu nie trzeba czekać na żadne wiązanie. Są też generalnie tańsze i łatwiejsze w instalacji, co czyni je popularnym wyborem do wielu standardowych zastosowań. Muszę jednak zaznaczyć, że ich główną wadą jest generowanie naprężeń w betonie, co ogranicza możliwość montażu blisko krawędzi lub w niewielkich odstępach, aby uniknąć pęknięć.
Kotwy chemiczne (wklejane): gdy liczy się najwyższa nośność i montaż bez naprężeń
Kotwy chemiczne, często nazywane wklejanymi, to z kolei mistrzowie precyzji i wysokiej nośności. Ich zasada działania opiera się na adhezji do wywierconego otworu wstrzykuje się specjalną masę żywiczną (np. poliestrową, winyloestrową, epoksydową), a następnie osadza się w niej pręt gwintowany. Żywica, twardniejąc, tworzy niezwykle trwałe, szczelne i monolityczne połączenie z podłożem. Kluczową zaletą kotew chemicznych jest brak generowania naprężeń w betonie. Dzięki temu można je stosować blisko krawędzi, w niewielkich rozstawach, a także w podłożach osłabionych czy z pustkami (np. w cegle dziurawce). Są idealne do przenoszenia bardzo wysokich obciążeń, w tym dynamicznych (wibracji). Minusem jest konieczność odczekania na utwardzenie żywicy, co wydłuża czas montażu.Tabela porównawcza: kotwa mechaniczna vs. chemiczna kluczowe różnice w pigułce
Aby ułatwić podjęcie decyzji, przygotowałem zwięzłe zestawienie kluczowych różnic między tymi dwoma typami kotew:
| Cecha | Kotwa mechaniczna | Kotwa chemiczna |
|---|---|---|
| Zasada działania | Rozprężanie, siły tarcia i nacisku | Adhezja (przyczepność żywicy do betonu i pręta) |
| Generowanie naprężeń w betonie | Tak, wysokie | Nie, brak naprężeń |
| Nośność | Dobra do bardzo dobrej (zależnie od typu) | Bardzo wysoka do ekstremalnie wysokiej |
| Czas montażu/obciążenia | Natychmiastowa nośność | Wymaga czasu na utwardzenie żywicy (od kilku minut do kilku godzin) |
| Możliwość montażu blisko krawędzi | Ograniczona (ryzyko pęknięcia betonu) | Duża (brak naprężeń) |
| Odporność na obciążenia dynamiczne | Ograniczona | Bardzo dobra |
| Zastosowanie w podłożach osłabionych/z pustkami | Niewskazane | Idealne |
| Koszt | Zazwyczaj niższy | Zazwyczaj wyższy |
Przewodnik po kotwach mechanicznych: którą wybrać do twojego zadania?
W świecie kotew mechanicznych znajdziemy wiele wariantów, z których każdy został zaprojektowany do nieco innych zastosowań. Dobór odpowiedniego typu to klucz do sukcesu.
Kotwy rozprężne i segmentowe: standard do ciężkich zadań w litym betonie
To jedne z najpopularniejszych i najbardziej uniwersalnych kotew mechanicznych. Kotwy rozprężne, takie jak popularne kotwy sworzniowe, działają poprzez rozprężenie tulei lub segmentów w otworze pod wpływem dokręcania śruby. Są niezwykle skuteczne w litym, niespękanym betonie, gdzie mogą przenosić bardzo duże obciążenia. Idealnie nadają się do mocowania ciężkich konstrukcji metalowych, regałów magazynowych czy maszyn. Ich solidna konstrukcja sprawia, że są wyborem numer jeden, gdy potrzebujemy pewnego i trwałego mocowania w mocnym podłożu.
Kotwy tulejowe: idealne rozwiązanie do mocowania instalacji i średnich obciążeń
Kotwy tulejowe, jak sama nazwa wskazuje, składają się ze śruby otoczonej specjalną tuleją rozporową. Po dokręceniu śruby, tuleja rozpręża się, zapewniając stabilne mocowanie. Są to rozwiązania przeznaczone głównie do średnich i małych obciążeń. Często wykorzystuję je do montażu różnego rodzaju instalacji, takich jak rurociągi, kanały wentylacyjne, kable czy lekkie konstrukcje wsporcze. Ich zaletą jest stosunkowo prosty montaż i dobra uniwersalność w zakresie litych materiałów budowlanych.
Wkręty do betonu: kiedy potrzebujesz mocowania tymczasowego z opcją demontażu?
Wkręty do betonu to specyficzny rodzaj mocowania, który zyskuje coraz większą popularność. W przeciwieństwie do tradycyjnych kotew rozporowych, nie działają na zasadzie rozprężania. Zamiast tego, wkręt naciąga gwint bezpośrednio w betonie, tworząc bardzo solidne połączenie. Ich kluczową zaletą jest możliwość demontażu bez uszkadzania podłoża, co czyni je idealnym rozwiązaniem do mocowań tymczasowych, np. przy montażu szalunków, rusztowań czy tymczasowych konstrukcji. Są również dobrym wyborem do mocowania elementów, które w przyszłości mogą wymagać regulacji lub wymiany.Kotwy opaskowe i wbijane: proste rozwiązania do specyficznych zastosowań
Wśród kotew mechanicznych znajdziemy także rozwiązania do bardziej specyficznych zadań. Kotwy opaskowe umożliwiają montaż przelotowy, co oznacza, że element mocowany jest przytwierdzany bezpośrednio przez otwór w nim. Pozwalają na stosowanie różnych głębokości kotwienia, co zwiększa ich elastyczność. Z kolei kotwy wbijane to proste w montażu rozwiązania, często używane do mocowania lekkich konstrukcji, profili czy elementów instalacyjnych. Wymagają jedynie wbicia w otwór i zazwyczaj nie generują tak dużych sił rozporowych jak kotwy segmentowe, co czyni je odpowiednimi do mniej wymagających zastosowań.
Sekrety kotew chemicznych: jaką żywicę wybrać, by mocowanie przetrwało lata?
Wybór odpowiedniej żywicy w kotwach chemicznych jest równie ważny, jak wybór samej kotwy. To od jej składu zależy nośność, odporność na warunki środowiskowe i czas wiązania. Przedstawię Ci najpopularniejsze typy.
Żywice poliestrowe: uniwersalny wybór do zastosowań domowych
Żywice poliestrowe to najbardziej ekonomiczne i uniwersalne rozwiązanie w kategorii kotew chemicznych. Są odpowiednie do niskich i średnich obciążeń, co czyni je idealnym wyborem do wielu zastosowań domowych i mniej wymagających prac remontowych. Charakteryzują się stosunkowo szybkim czasem utwardzania, co jest ich niewątpliwą zaletą, gdy zależy nam na sprawnym zakończeniu prac. Pamiętajmy jednak, że ich odporność chemiczna i termiczna jest niższa niż w przypadku żywic winyloestrowych czy epoksydowych.
Żywice winyloestrowe (hybrydowe): wysoka odporność i montaż nawet zimą
Jeśli potrzebujesz czegoś więcej niż podstawowa żywica poliestrowa, żywice winyloestrowe, często nazywane hybrydowymi, będą doskonałym wyborem. Oferują znacznie wyższą nośność i są bardziej odporne na agresywne warunki atmosferyczne, w tym wilgoć i niskie temperatury. Co więcej, na rynku dostępne są specjalne wersje zimowe, które umożliwiają montaż nawet w temperaturach do -20°C, co jest ogromną zaletą w chłodniejszych miesiącach. To sprawia, że są idealne do zastosowań zewnętrznych oraz w miejscach, gdzie występują zmienne warunki środowiskowe lub wymagane są wysokie obciążenia.
Żywice epoksydowe: bezkompromisowa wytrzymałość do ekstremalnych obciążeń
Kiedy mówimy o ekstremalnie wysokich obciążeniach i najwyższej możliwej przyczepności, żywice epoksydowe nie mają sobie równych. To najsilniejsze z dostępnych rozwiązań chemicznych, przeznaczone do najbardziej wymagających zastosowań, takich jak kotwienie ciężkich maszyn, konstrukcji stalowych czy elementów narażonych na bardzo duże siły. Ich przyczepność do betonu jest fenomenalna. Muszę jednak zaznaczyć, że mają one swoje wady: charakteryzują się bardzo długim czasem utwardzania (nawet kilkanaście godzin) i wymagają dodatnich temperatur podczas montażu. Nie są więc rozwiązaniem do szybkiej pracy, ale ich wytrzymałość w pełni rekompensuje te niedogodności.
Jak wybrać idealną kotwę: kluczowe kryteria, o których musisz wiedzieć
Prawidłowy dobór kotwy to proces, który wymaga uwzględnienia wielu czynników. Nie ma jednej uniwersalnej kotwy do wszystkiego. Jako Marek Jasiński, zawsze powtarzam moim klientom: diabeł tkwi w szczegółach. Oto najważniejsze kryteria, które zawsze biorę pod uwagę.
Analiza podłoża: beton spękany czy niespękany dlaczego to tak istotne?
Rodzaj podłoża to absolutna podstawa. Musimy wiedzieć, czy mamy do czynienia z betonem spękanym, niespękanym, zbrojonym, betonem komórkowym, czy może cegłą (pełną lub dziurawką). W przypadku betonu spękanego lub osłabionego, gdzie występują mikropęknięcia, kotwy mechaniczne mogą nie zapewnić deklarowanej nośności, a nawet pogorszyć stan betonu, generując dodatkowe naprężenia. W takich sytuacjach kotwy chemiczne sprawdzają się znacznie lepiej, ponieważ masa żywiczna wypełnia pęknięcia i tworzy jednolite, bezstresowe połączenie. Zawsze upewnij się, jaki rodzaj betonu masz pod ręką, zanim podejmiesz decyzję.
Obciążenie statyczne vs. dynamiczne: jak wibracje wpływają na wybór mocowania?
Inaczej dobiera się kotwę do półki na książki (obciążenie statyczne), a inaczej do maszyny generującej wibracje (obciążenie dynamiczne). Obciążenia statyczne to stałe, niezmienne siły działające na mocowanie. W tym przypadku wiele typów kotew mechanicznych i chemicznych będzie odpowiednich. Jednakże, gdy pojawiają się obciążenia dynamiczne, takie jak wibracje, uderzenia czy cykliczne zmiany obciążenia, sytuacja staje się bardziej skomplikowana. Kotwy chemiczne, zwłaszcza te na bazie żywic winyloestrowych i epoksydowych, znacznie lepiej radzą sobie z tego typu siłami, tworząc elastyczne, ale niezwykle wytrzymałe połączenie, które nie ulega zmęczeniu materiału tak szybko jak tradycyjne kotwy mechaniczne.

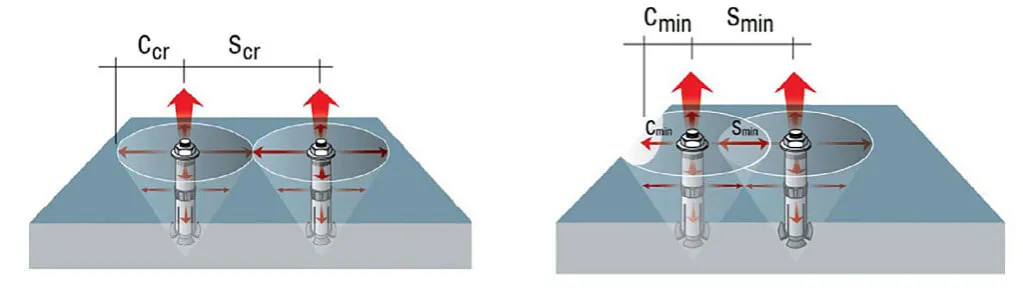

Minimalna odległość od krawędzi i rozstaw: jak uniknąć pęknięcia betonu?
To jeden z najczęściej ignorowanych, a jednocześnie najważniejszych parametrów bezpieczeństwa. Kotwy mechaniczne, ze względu na generowane naprężenia rozporowe, wymagają zachowania większych minimalnych odległości od krawędzi elementu betonowego oraz odpowiedniego rozstawu między poszczególnymi kotwami. Niezastosowanie się do tych zaleceń może prowadzić do pęknięcia betonu i utraty nośności mocowania. Kotwy chemiczne, nie generując naprężeń, pozwalają na montaż znacznie bliżej krawędzi i w mniejszych rozstawach. Zgodnie z normą EN 1992-4, wartości te są ściśle określone i zależą od wielu czynników, ale jako ogólną zasadę przyjmij, że dla kotew stalowych minimalna odległość od krawędzi to często ok. 5 cm, a dla chemicznych może być to nawet 8 cm, choć te wartości mogą się różnić w zależności od producenta i konkretnego produktu.
Warunki zewnętrzne mają znaczenie: wybór kotwy odpornej na wilgoć i korozję
Środowisko, w którym będzie pracować kotwa, ma kluczowe znaczenie dla jej trwałości. Czy mocowanie będzie narażone na wilgoć, deszcz, mróz, a może agresję chemiczną (np. w przemyśle)? W warunkach zewnętrznych, wilgotnych lub agresywnych chemicznie absolutnie konieczne jest stosowanie kotew wykonanych ze stali nierdzewnej (np. klasy A2 lub A4) lub z odpowiednimi powłokami antykorozyjnymi. Zwykła stal ocynkowana może szybko ulec korozji, co drastycznie obniży nośność i bezpieczeństwo mocowania. Warto zainwestować w droższe, ale pewniejsze rozwiązanie.
Temperatura montażu i eksploatacji: dlaczego jest kluczowa dla żywic?
Temperatura odgrywa szczególnie ważną rolę w przypadku kotew chemicznych. Każda żywica ma określony zakres temperatur, w których może być aplikowana, oraz ściśle określone czasy wiązania w zależności od temperatury otoczenia i podłoża. Montaż żywicy w zbyt niskiej temperaturze może znacząco wydłużyć czas utwardzania lub nawet uniemożliwić jej prawidłowe związanie, prowadząc do utraty nośności. Z kolei zbyt wysoka temperatura może przyspieszyć wiązanie do tego stopnia, że nie zdążymy prawidłowo osadzić pręta. Zawsze sprawdź kartę techniczną produktu i upewnij się, że warunki montażu są zgodne z zaleceniami producenta.
Montaż kotwy krok po kroku: profesjonalny poradnik instalacji
Nawet najlepsza kotwa nie spełni swojej funkcji, jeśli zostanie źle zamontowana. Jako Marek Jasiński, zawsze podkreślam, że precyzja i przestrzeganie procedur to podstawa. Oto szczegółowy przewodnik po prawidłowym montażu.
Etap 1: perfekcyjne wiercenie dobór wiertła, głębokość i technika
Pierwszy krok to fundament całego mocowania. Nie można go zlekceważyć:
- Dobór wiertła: Użyj wiertła o średnicy dokładnie odpowiadającej średnicy kotwy (lub zalecanej przez producenta kotwy chemicznej). Wiertło musi być ostre i przeznaczone do betonu.
- Głębokość otworu: Precyzyjnie odmierz i zaznacz na wiertle głębokość otworu. Zbyt płytki otwór uniemożliwi prawidłowe osadzenie kotwy, zbyt głęboki może osłabić konstrukcję. Użyj ogranicznika głębokości w wiertarce.
- Technika wiercenia: W betonie litym użyj wiertarki udarowej. W przypadku betonu komórkowego lub cegły dziurawki, do kotew chemicznych, często zaleca się wiercenie bez udaru, aby nie uszkodzić struktury materiału.
Etap 2: czyszczenie otworu najważniejszy krok, którego nie możesz pominąć
Ten etap jest absolutnie krytyczny, zwłaszcza przy kotwach chemicznych, ale równie ważny dla mechanicznych. Po wywierceniu otworu, w jego wnętrzu pozostaje pył i urobek. Jeśli nie zostanie on usunięty, żywica nie będzie miała odpowiedniej przyczepności do ścianek otworu, a kotwa mechaniczna nie będzie mogła się prawidłowo rozprężyć. Zawsze używam specjalnej szczotki do czyszczenia otworów, a następnie pompki lub sprężonego powietrza, aby dokładnie wydmuchać wszelkie zanieczyszczenia. Powtórz tę czynność kilkakrotnie, aż otwór będzie idealnie czysty. Zaniedbanie tego kroku drastycznie obniża nośność i bezpieczeństwo połączenia.

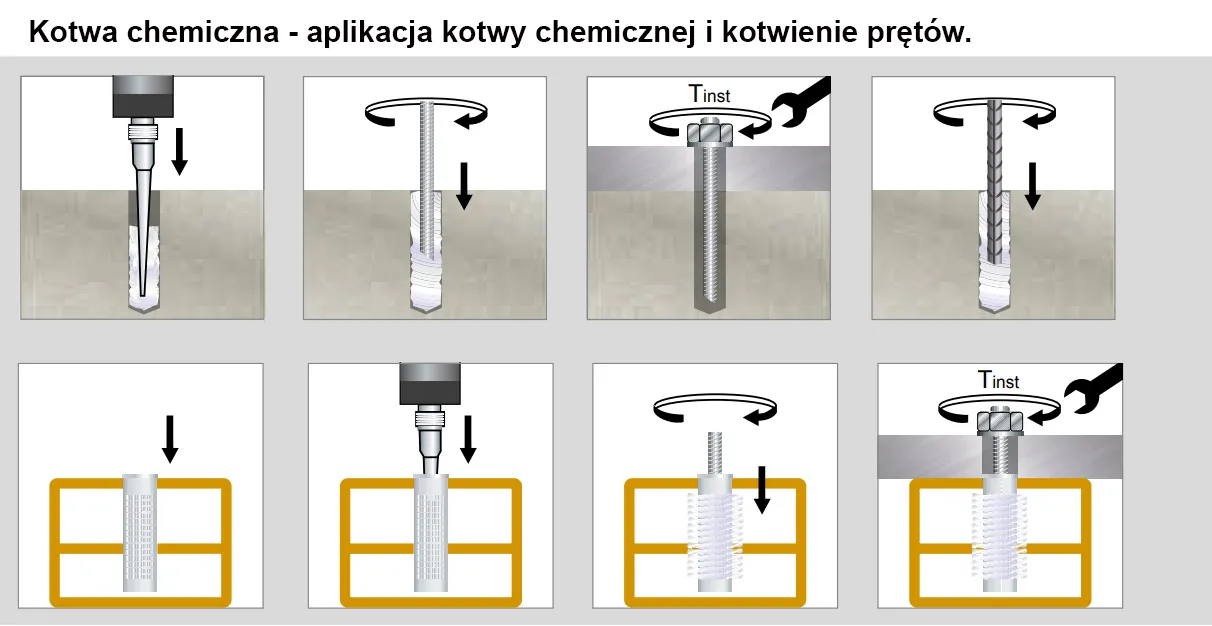

Etap 3: aplikacja prawidłowe osadzanie kotwy mechanicznej i wklejanie chemicznej
Po wywierceniu i oczyszczeniu otworu, przechodzimy do aplikacji:
- Kotwa mechaniczna: Włóż kotwę do otworu, a następnie dokręć ją kluczem dynamometrycznym do momentu wskazanego przez producenta. Upewnij się, że kotwa jest osadzona prosto i stabilnie.
- Kotwa chemiczna: W przypadku kotew chemicznych najpierw wstrzyknij żywicę do otworu, zaczynając od dna i stopniowo wypełniając go do około 2/3 objętości. Następnie, ruchem obrotowym, osadź pręt gwintowany, upewniając się, że jest on całkowicie zanurzony w żywicy i że nadmiar żywicy wypływa z otworu. To świadczy o prawidłowym wypełnieniu.
Etap 4: czas wiązania i dokręcanie kiedy można obciążyć mocowanie?
Ostatni, ale równie ważny etap to odpowiednie przygotowanie mocowania do obciążenia. W przypadku kotew mechanicznych, po prawidłowym dokręceniu z odpowiednim momentem, można je obciążać praktycznie od razu. Sytuacja wygląda inaczej przy kotwach chemicznych. Tutaj kluczowa jest cierpliwość. Należy bezwzględnie odczekać czas utwardzania podany przez producenta, który zależy od rodzaju żywicy i temperatury otoczenia. Przedwczesne obciążenie kotwy chemicznej, zanim żywica w pełni zwiąże, spowoduje utratę jej nośności i bezpowrotnie zniszczy mocowanie. Zawsze sprawdzaj tabelę czasów wiązania na opakowaniu lub w karcie technicznej produktu.
Najczęstsze błędy przy kotwieniu: jak się ich ustrzec
W swojej pracy widziałem wiele błędów, które mogły mieć katastrofalne skutki. Chciałbym Cię przed nimi przestrzec. Unikanie tych pułapek to gwarancja bezpieczeństwa i trwałości Twoich mocowań.
Błąd #1: zignorowanie czystości otworu cichy zabójca nośności
Jak już wspomniałem, to chyba najczęstszy i najbardziej zdradliwy błąd. Wielu wykonawców, spiesząc się, pomija lub niedokładnie wykonuje czyszczenie otworu po wierceniu. Pył i drobinki betonu, które pozostają w otworze, tworzą barierę między kotwą (lub żywicą) a podłożem. W przypadku kotwy mechanicznej uniemożliwiają jej prawidłowe rozprężenie, a w przypadku kotwy chemicznej drastycznie zmniejszają adhezję żywicy. Efekt? Mocowanie ma znacznie niższą nośność niż deklarowana, co jest cichym zabójcą bezpieczeństwa.
Błąd #2: zbyt mocne dokręcenie kotwy mechanicznej więcej nie znaczy lepiej
Panuje mylne przekonanie, że im mocniej dokręcimy kotwę mechaniczną, tym będzie ona stabilniejsza. Nic bardziej mylnego! Przekroczenie zalecanego momentu dokręcania może spowodować nadmierne naprężenia w betonie, prowadząc do jego spękania wokół kotwy. Może to również zdeformować samą kotwę, osłabiając jej strukturę i zmniejszając nośność. Zawsze używaj klucza dynamometrycznego i przestrzegaj wartości podanych przez producenta. To jest klucz do optymalnego i bezpiecznego mocowania.
Błąd #3: zbyt wczesne obciążenie kotwy chemicznej cierpliwość to klucz do sukcesu
W przypadku kotew chemicznych, po aplikacji żywicy i osadzeniu pręta, musimy uzbroić się w cierpliwość. Żywica potrzebuje czasu, aby w pełni związać i osiągnąć deklarowaną wytrzymałość. Zbyt wczesne obciążenie mocowania, zanim żywica całkowicie się utwardzi, spowoduje jej uszkodzenie, utratę przyczepności i w konsekwencji brak nośności. Zawsze sprawdzaj tabelę czasów wiązania, która uwzględnia temperaturę otoczenia, i nie spiesz się z obciążaniem. Cierpliwość w tym przypadku jest absolutnie kluczowa dla sukcesu i bezpieczeństwa.
Przeczytaj również: Porządek w kuchni: Jak wykorzystać każdy centymetr? Triki eksperta!
Błąd #4: niewłaściwy dobór kotwy do rodzaju betonu skutki pomyłki
Użycie kotwy mechanicznej w betonie spękanym, zastosowanie kotwy do betonu w cegle dziurawce bez odpowiedniej tulei siatkowej, czy wybór kotwy o zbyt niskiej nośności do przewidywanych obciążeń to klasyczne przykłady niewłaściwego doboru. Każdy rodzaj podłoża i każde obciążenie wymaga specyficznego rozwiązania. Konsekwencje pomyłki mogą być poważne: od pęknięć betonu, przez poluzowanie mocowania, aż po całkowitą utratę stabilności mocowanego elementu. Zawsze poświęć czas na analizę warunków i wybierz kotwę, która jest certyfikowana i przeznaczona do Twojego konkretnego zastosowania.
