Kotwy fundamentowe wkręcane: Alternatywa dla betonu? Poradnik Marka Jasińskiego

Kotwy fundamentowe wkręcane to innowacyjne rozwiązanie, które zyskuje coraz większą popularność w budownictwie lekkich i średnich konstrukcji. Stanowią one szybką i efektywną alternatywę dla tradycyjnych fundamentów betonowych, eliminując potrzebę czasochłonnych wykopów i prac mokrych. W tym artykule, jako Marek Jasiński, przedstawię Państwu kompleksowy przewodnik po tej technologii, aby pomóc podjąć świadomą decyzję o jej zastosowaniu w Państwa projekcie.

Czym są kotwy wkręcane i dlaczego rewolucjonizują małe budownictwo?

Kotwy fundamentowe wkręcane, często nazywane fundamentami wkręcanymi lub gruntowymi, to stalowe elementy, które wkręca się bezpośrednio w grunt, aby stworzyć stabilne posadowienie dla różnego rodzaju konstrukcji. Ich zasada działania opiera się na przenoszeniu obciążeń z budowli na głębsze, nośne warstwy gruntu, podobnie jak tradycyjne fundamenty, ale bez konieczności wykonywania prac ziemnych i betonowych. Dla mnie to prawdziwa rewolucja w budownictwie lekkich i średnich obiektów, ponieważ eliminują one potrzebę kopania, szalowania i wylewania betonu, co znacząco przyspiesza i upraszcza cały proces budowy.

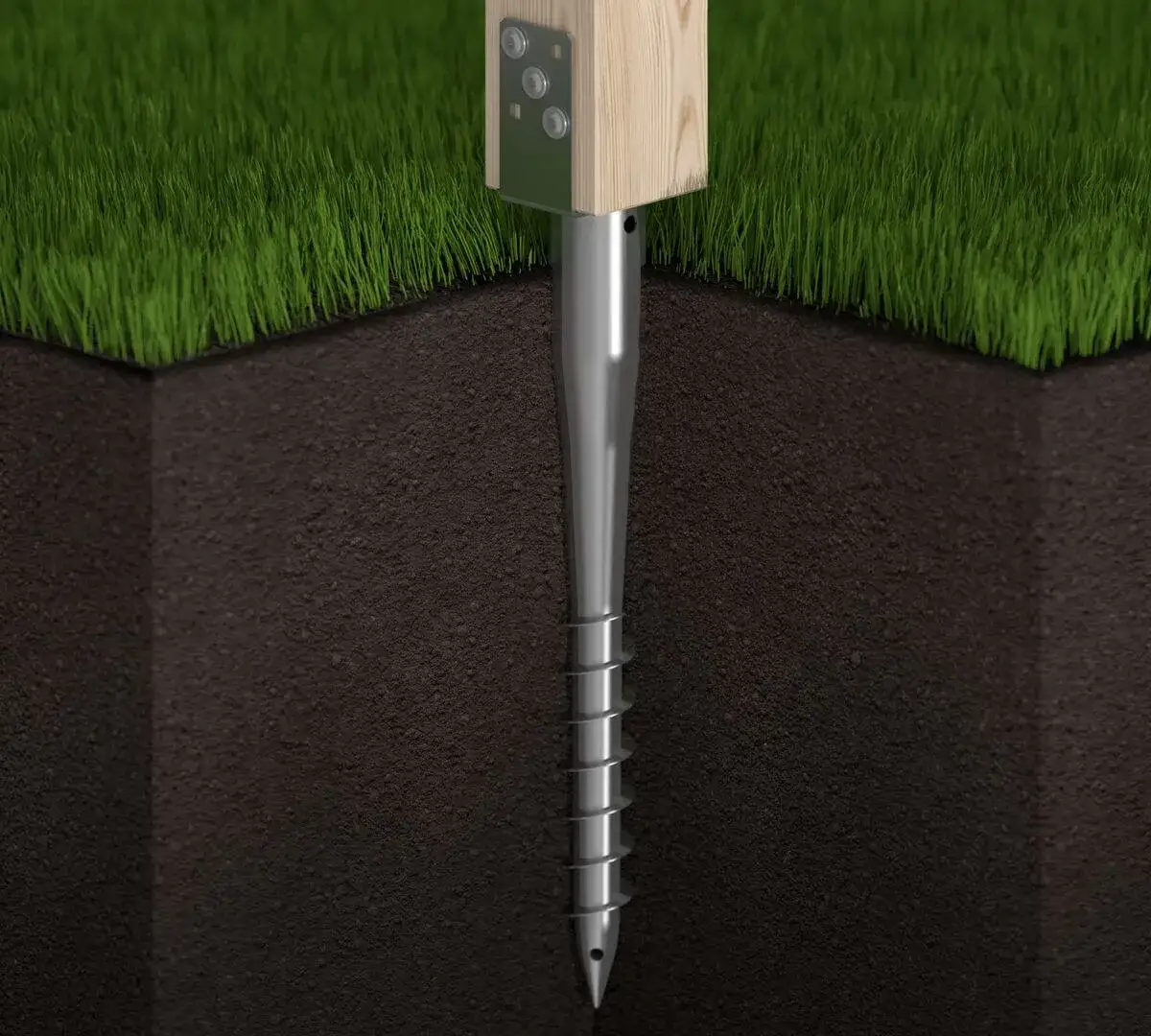

Jak zbudowana jest kotwa fundamentowa i co decyduje o jej skuteczności?

Typowa kotwa fundamentowa wkręcana składa się z kilku kluczowych elementów. Najważniejszym z nich jest spiralna łopatka, potocznie zwana ślimakiem, która odpowiada za zakotwiczenie kotwy w gruncie i przenoszenie obciążeń. Im większa średnica i liczba zwojów ślimaka, tym większa nośność kotwy. Górna część kotwy to głowica montażowa, która służy do mocowania słupów, belek lub innych elementów konstrukcyjnych. Co decyduje o jej skuteczności i trwałości? Przede wszystkim materiał wykonania większość wysokiej jakości kotew powstaje ze stali. Niezwykle istotne jest również ocynkowanie ogniowe, które zapewnia wieloletnią odporność na korozję, nawet w trudnych warunkach gruntowych, gwarantując, że fundament będzie służył przez dekady.

Kiedy tradycyjna wylewka przegrywa z nowoczesną technologią: kluczowe różnice

Porównując kotwy wkręcane z tradycyjnymi fundamentami betonowymi, od razu widać, gdzie nowoczesna technologia ma przewagę. Przede wszystkim, czas montażu kotew jest nieporównywalnie krótszy nie ma tu mowy o tygodniach czekania na związanie betonu. Prace są również znacznie mniej inwazyjne; nie potrzeba ciężkiego sprzętu, wykopów, a co za tym idzie, nie niszczymy otoczenia, np. cennego trawnika. Kotwy wkręcane sprawdzają się doskonale w trudnych warunkach, takich jak strome skarpy czy miejsca z ograniczonym dojazdem, gdzie dowóz betonu byłby logistycznym koszmarem. Co więcej, montaż jest możliwy nawet zimą, co jest niemożliwe w przypadku betonu. Kolejną kluczową różnicą jest mobilność: kotwy można wykręcić i przenieść w inne miejsce, co czyni je idealnym rozwiązaniem dla konstrukcji tymczasowych lub sezonowych, czego nie da się powiedzieć o raz wylanym betonie.

Praktyczne zastosowania kotew wkręcanych: Idealne dla Twojego ogrodu i działki

Idealne posadowienie dla tarasu, altany i pergoli

• Kotwy wkręcane to doskonałe rozwiązanie dla tarasów drewnianych i kompozytowych, altan ogrodowych oraz pergoli. Ich montaż jest szybki i czysty, co pozwala na błyskawiczne stworzenie stabilnej podstawy bez niszczenia ogrodu.
• Dzięki nim unikamy kłopotliwych wykopów i prac z betonem, a konstrukcja jest gotowa do użytku niemal natychmiast po instalacji.

Solidna podstawa dla domku letniskowego i narzędziowego

• Dla domków letniskowych, narzędziowych czy gospodarczych, kotwy wkręcane stanowią stabilną i trwałą alternatywę dla tradycyjnych fundamentów. Zapewniają solidne oparcie konstrukcji, chroniąc ją przed wilgocią z gruntu i zapewniając odpowiednią wentylację.
• To rozwiązanie jest szczególnie korzystne na działkach rekreacyjnych, gdzie liczy się szybkość i minimalna ingerencja w teren.

Szybki montaż ogrodzeń, wiat i zadaszeń

• Montaż ogrodzeń, wiat garażowych czy innych zadaszeń staje się z kotwami wkręcanymi niezwykle prosty i efektywny. Pozwalają one na szybkie osadzenie słupków ogrodzeniowych czy podpór konstrukcyjnych, bez konieczności betonowania każdego elementu.
• To idealne rozwiązanie, gdy zależy nam na czasie i estetyce wykonania, bez bałaganu związanego z pracami betonowymi.

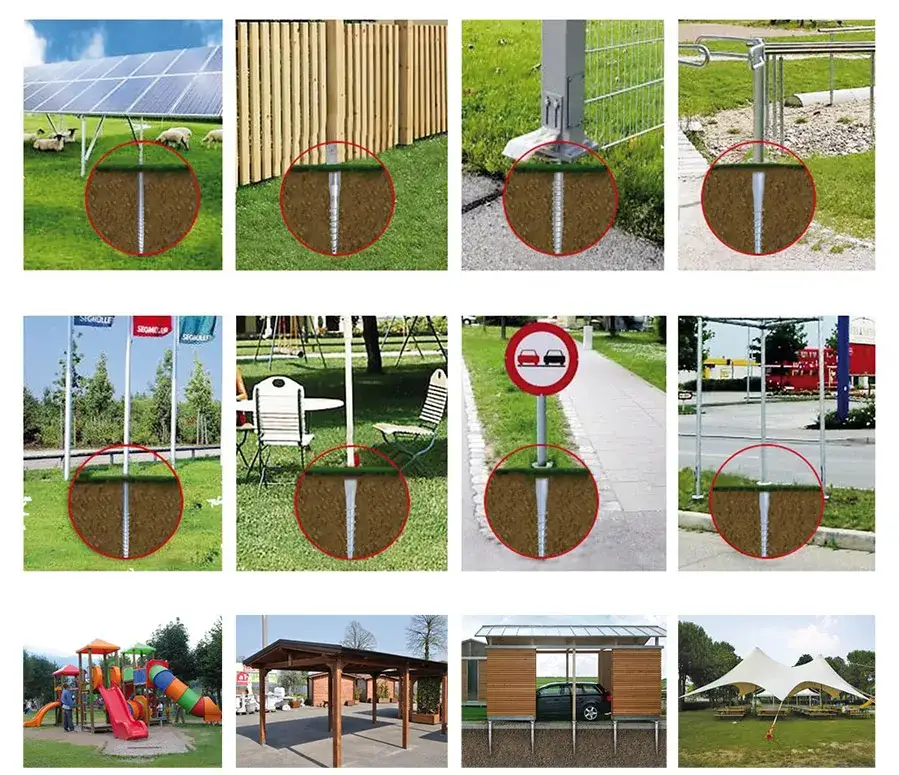

Nietypowe zastosowania: od paneli fotowoltaicznych po place zabaw

• Spektrum zastosowań kotew wkręcanych jest znacznie szersze niż mogłoby się wydawać. Doskonale sprawdzają się jako stelaże pod panele fotowoltaiczne (zarówno gruntowe, jak i na dachach płaskich), zapewniając stabilne i regulowane podparcie.
• Wykorzystuje się je również do posadowienia masztów flagowych, znaków drogowych, reklam, a nawet elementów małej architektury, takich jak ławki czy kosze na śmieci.
• Są także świetnym rozwiązaniem dla konstrukcji placów zabaw, gdzie bezpieczeństwo i stabilność są priorytetem, a możliwość demontażu w przyszłości jest dodatkowym atutem.

Dlaczego warto wybrać kotwy wkręcane? Przekonujące zalety bez betonu

Błyskawiczny montaż: Oszczędność czasu i natychmiastowa gotowość do obciążenia

Jedną z największych zalet kotew wkręcanych jest ich niezwykła szybkość montażu. W przeciwieństwie do tradycyjnych fundamentów betonowych, gdzie musimy poświęcić czas na kopanie wykopów, szalowanie, wiązanie zbrojenia i wylewanie betonu, a następnie czekać tygodniami na jego pełne związanie i uzyskanie wytrzymałości, kotwy wkręcane są gotowe do pracy niemal natychmiast. Po ich wkręceniu w grunt można od razu przystąpić do montażu konstrukcji i jej obciążania. To ogromna oszczędność czasu, która przekłada się na szybsze zakończenie projektu i możliwość wcześniejszego korzystania z obiektu.

Instalacja kotew fundamentowych wkręcanych jest znacznie szybsza niż w przypadku fundamentów betonowych, nie wymaga kopania, szalowania ani czasu na wiązanie betonu. Konstrukcję można obciążać niemal natychmiast po montażu.

Czysta praca: Jak uniknąć bałaganu, wykopów i zniszczenia trawnika?

Kto budował tradycyjny fundament, ten wie, ile bałaganu potrafi narobić. Koparki, hałdy ziemi, błoto, resztki betonu to wszystko jest nieodłącznym elementem prac ziemnych. Montaż kotew wkręcanych to zupełnie inna bajka. Jest to proces niezwykle czysty i mało inwazyjny. Nie ma potrzeby wykonywania szerokich wykopów, co oznacza, że Państwa trawnik, ogród czy kostka brukowa pozostają praktycznie nienaruszone. Minimalizujemy również ilość odpadów budowlanych, co jest korzystne zarówno dla środowiska, jak i dla Państwa portfela, eliminując koszty utylizacji.

Fundament na trudne tereny: Rozwiązanie na skarpy i miejsca bez dojazdu

Wielokrotnie spotykałem się z problemem posadowienia konstrukcji na trudnych terenach na stromych skarpach, w gęsto zadrzewionych ogrodach czy w miejscach, gdzie dojazd ciężkiego sprzętu, a zwłaszcza betoniarki, jest po prostu niemożliwy. W takich sytuacjach kotwy wkręcane okazują się nieocenionym rozwiązaniem. Ich montaż nie wymaga dużej przestrzeni manewrowej ani ciężkiego sprzętu. Można je wkręcać ręcznie lub za pomocą niewielkich wkrętarek mechanicznych, co pozwala na pracę nawet w najbardziej niedostępnych zakamarkach. To sprawia, że projekty, które wcześniej byłyby niezwykle kosztowne lub wręcz niemożliwe do realizacji, stają się osiągalne.

Ekologia i mobilność: Możliwość demontażu i ponownego wykorzystania kotew

W dzisiejszych czasach coraz większą wagę przykładamy do ekologii i zrównoważonego rozwoju. Kotwy wkręcane doskonale wpisują się w te trendy. Są one rozwiązaniem ekologicznym, ponieważ ich produkcja i montaż generują znacznie mniejszy ślad węglowy niż produkcja i wylewanie betonu. Co więcej, ich kluczową zaletą jest mobilność. Jeśli zdecydują się Państwo przenieść altanę, zmienić układ ogrodu czy zdemontować konstrukcję tymczasową, kotwy można po prostu wykręcić z gruntu i wykorzystać ponownie w innym miejscu. To czyni je idealnym wyborem dla konstrukcji sezonowych, wystawowych czy tymczasowych, dając elastyczność, której tradycyjne fundamenty nigdy nie zapewnią.

Jak dobrać kotwy fundamentowe? Klucz do sukcesu Twojego projektu

Rodzaj gruntu a nośność kotwy: co musisz sprawdzić przed zakupem?

To absolutnie kluczowa kwestia, którą zawsze podkreślam moim klientom. Rodzaj gruntu, w którym zamierzamy osadzić kotwy, ma fundamentalne znaczenie dla ich nośności i stabilności całej konstrukcji. Nie ma uniwersalnej kotwy, która sprawdzi się w każdych warunkach. W gruntach piaszczystych, średnio zagęszczonych czy gliniastych kotwy zazwyczaj sprawdzają się bardzo dobrze, ponieważ spirala efektywnie rozkłada obciążenia. Montaż w gruntach gliniastych może wymagać większej siły, ale zakotwiczenie będzie bardzo stabilne. Problem pojawia się w gruntach o niskiej nośności, takich jak torfy, nasypy niezagęszczone czy bardzo luźne piaski. W takich przypadkach kotwy mogą być niewystarczające dla cięższych konstrukcji lub wymagać zastosowania znacznie dłuższych modeli, aby sięgnąć do głębszych, bardziej nośnych warstw. Zawsze zalecam, aby w przypadku wątpliwości lub większych projektów, wykonać proste badania geotechniczne to inwestycja, która zwróci się w postaci spokoju ducha i bezpieczeństwa konstrukcji.

• Idealne grunty: Piaszczyste, średnio zagęszczone, gliniaste (wymagają większej siły wkręcania).
• Grunty problematyczne: Torfy, nasypy niezagęszczone, bardzo luźne piaski (mogą wymagać dłuższych kotew lub być nieodpowiednie dla ciężkich konstrukcji).

Stal ocynkowana czy tworzywo? Jaki materiał zapewni wieloletnią trwałość?

Na rynku dostępne są kotwy wykonane z różnych materiałów, ale ja zawsze rekomenduję te ze stali ocynkowanej ogniowo. Stal zapewnia niezrównaną wytrzymałość mechaniczną, a proces ocynkowania ogniowego tworzy grubą warstwę cynku, która chroni stal przed korozją przez wiele, wiele lat często nawet przez 50 i więcej. Takie kotwy są odporne na działanie wilgoci, kwasów humusowych w glebie i innych czynników zewnętrznych. Kotwy z tworzyw sztucznych są znacznie tańsze, ale ich zastosowanie powinno być ograniczone do bardzo lekkich konstrukcji, takich jak parasole ogrodowe czy tymczasowe słupki. Nie zapewnią one stabilności i trwałości dla altany czy domku narzędziowego.

Dobór głowicy montażowej do słupów kwadratowych, okrągłych i niestandardowych

Poza długością i średnicą kotwy, niezwykle ważny jest dobór odpowiedniej głowicy montażowej. To ona będzie bezpośrednio łączyć się z konstrukcją, dlatego musi być idealnie dopasowana. Producenci oferują różne typy głowic: do słupów kwadratowych, okrągłych, a także głowice z regulacją wysokości lub kąta nachylenia. Te ostatnie są szczególnie przydatne, gdy zależy nam na precyzyjnym wypoziomowaniu konstrukcji lub gdy grunt nie jest idealnie równy. Zawsze upewnijcie się Państwo, że wybrana głowica jest kompatybilna z wymiarami i kształtem słupów, które zamierzacie zastosować w swoim projekcie.

Jak czytać tabele nośności od producenta, by nie popełnić błędu?

Każdy renomowany producent kotew fundamentowych udostępnia szczegółowe tabele nośności dla swoich produktów. To są dane, które trzeba umieć czytać i interpretować, aby nie popełnić kosztownego błędu. W tabelach tych znajdą Państwo informacje o maksymalnym obciążeniu pionowym i poziomym, jakie dana kotwa jest w stanie przenieść, często z podziałem na różne rodzaje gruntu i głębokości wkręcenia. Zwracajcie uwagę na wymiary kotwy (długość, średnica ślimaka) oraz na to, dla jakiego typu gruntu podane są parametry. Pamiętajcie, aby zawsze stosować odpowiedni zapas bezpieczeństwa i w razie wątpliwości skonsultować się z inżynierem lub doświadczonym wykonawcą. Lepiej dmuchać na zimne, niż później martwić się o stabilność konstrukcji.

Montaż kotew wkręcanych krok po kroku: Kompletny poradnik

Niezbędne narzędzia: Kiedy wystarczy klucz ręczny, a kiedy potrzebna jest wkrętarka?

• Do montażu kotew fundamentowych wkręcanych potrzebne są podstawowe narzędzia. Zazwyczaj wystarczy specjalny klucz ręczny, który nakłada się na głowicę kotwy, aby ułatwić jej wkręcanie.
• W przypadku większych kotew, twardszego gruntu lub gdy planujemy montaż wielu punktów, zdecydowanie zalecam użycie wkrętarki mechanicznej (np. wiertnicy glebowej z odpowiednią przekładnią lub specjalistycznej wkrętarki do kotew). Znacząco przyspieszy i ułatwi to pracę, oszczędzając Państwa siły.
• Niezbędna będzie również poziomica, miarka, sznurek traserski i paliki do wyznaczenia punktów.

Przygotowanie terenu i wyznaczenie punktów montażowych

1. Oczyść teren: Usuń wszelkie przeszkody, takie jak kamienie, korzenie czy gruz, z miejsc, w których mają być wkręcone kotwy.
2. Wyznacz punkty: Za pomocą miarki, sznurka traserskiego i palików precyzyjnie wyznacz punkty, w których zostaną osadzone kotwy fundamentowe. Upewnij się, że rozstawienie jest zgodne z projektem konstrukcji.
3. Sprawdź pion i poziom: Użyj poziomicy, aby wstępnie sprawdzić równość terenu i zaplanować ewentualne korekty wysokościowe za pomocą regulowanych głowic.

Technika wkręcania: Jak zachować idealny pion i uniknąć uszkodzenia kotwy?

1. Wstępne wkręcenie: Umieść kotwę w wyznaczonym punkcie i rozpocznij wkręcanie, delikatnie naciskając i obracając. Na początku ważne jest, aby kotwa weszła w grunt prosto.
2. Kontrola pionu: W trakcie wkręcania, co kilkanaście centymetrów, koniecznie kontroluj pion kotwy za pomocą poziomicy. To kluczowy moment, aby uniknąć późniejszych problemów z montażem konstrukcji. Jeśli kotwa zaczyna się krzywić, delikatnie ją wykręć i spróbuj ponownie, korygując kąt.
3. Równomierne wkręcanie: Staraj się wkręcać kotwę płynnym, równomiernym ruchem, bez szarpania. Unikaj nadmiernej siły, która mogłaby uszkodzić gwint lub samą kotwę.
4. Osiągnięcie głębokości: Wkręć kotwę na głębokość wskazaną w projekcie lub w tabelach producenta, upewniając się, że spiralna łopatka jest całkowicie zagłębiona w nośnej warstwie gruntu.

Mocowanie konstrukcji do zamontowanych kotew

Po prawidłowym osadzeniu wszystkich kotew fundamentowych w gruncie, można przystąpić do ostatniego etapu, czyli mocowania do nich elementów konstrukcyjnych. W zależności od typu głowicy montażowej, odbywa się to zazwyczaj poprzez przykręcenie słupów, belek lub specjalnych łączników. Upewnijcie się Państwo, że wszystkie połączenia są solidne i stabilne, a śruby dokręcone z odpowiednią siłą. Dzięki temu Państwa konstrukcja będzie bezpieczna i trwała.

Unikaj błędów: Najczęstsze pomyłki przy montażu kotew wkręcanych

Błąd nr 1: Ignorowanie rodzaju gruntu i jego wpływu na stabilność

To najpoważniejszy błąd, jaki można popełnić. Ignorowanie charakterystyki gruntu, w którym montujemy kotwy, może prowadzić do katastrofalnych konsekwencji. Jeśli grunt jest zbyt luźny, torfiasty lub słabo zagęszczony, kotwy nie uzyskają odpowiedniej nośności, a cała konstrukcja będzie niestabilna, osiadać nierównomiernie lub nawet się przewrócić. Zawsze powtarzam: grunt to podstawa! Właściwa ocena gruntu to pierwszy i najważniejszy krok do bezpiecznego i trwałego fundamentu.

Błąd nr 2: Zbyt płytkie wkręcenie kotwy jakie są konsekwencje?

Zbyt płytkie wkręcenie kotwy to kolejny częsty błąd. Jeśli spirala nie zostanie całkowicie zagłębiona w nośnej warstwie gruntu lub kotwa nie osiągnie wymaganej głębokości, jej nośność zostanie drastycznie obniżona. Konsekwencje mogą być poważne: konstrukcja będzie niestabilna, podatna na ruchy gruntu (np. mróz), a w skrajnych przypadkach może dojść do jej uszkodzenia lub nawet zawalenia. Zawsze należy dążyć do osiągnięcia pełnej głębokości wkręcenia, zgodnie z zaleceniami producenta i projektem.

Błąd nr 3: Niewłaściwy dobór kotwy do ciężaru konstrukcji

Każda konstrukcja ma swój ciężar, a kotwy mają określoną nośność. Niewłaściwy dobór kotwy, czyli zastosowanie modelu o zbyt niskiej nośności w stosunku do przewidywanego obciążenia, jest prostą drogą do problemów. Może to prowadzić do ugięć, pęknięć, a w najgorszym wypadku do uszkodzenia fundamentu i całej konstrukcji. Zawsze należy dokładnie obliczyć obciążenia (własne konstrukcji, użytkowe, śnieg, wiatr) i dobrać kotwy z odpowiednim zapasem bezpieczeństwa, bazując na tabelach nośności producenta.

Błąd nr 4: Brak weryfikacji pionu podczas instalacji

Pionowość kotew jest kluczowa dla prawidłowego montażu całej konstrukcji. Jeśli kotwy zostaną wkręcone krzywo, montaż słupów i belek będzie utrudniony, a cała konstrukcja może być niestabilna lub wyglądać nieestetycznie. Nawet niewielkie odchylenie na poziomie fundamentu może skutkować znacznym błędem na wysokości. Dlatego tak ważne jest, aby regularnie weryfikować pion za pomocą poziomicy podczas całego procesu wkręcania. Lepiej poświęcić kilka dodatkowych minut na precyzję, niż później zmagać się z krzywą altaną czy tarasem.

Kotwy wkręcane a prawo budowlane: Kiedy zgłoszenie, a kiedy bez formalności?

Czy technologia posadowienia wpływa na formalności urzędowe?

Wielu moich klientów pyta, czy zastosowanie kotew wkręcanych zamiast tradycyjnego betonu zmienia coś w kwestii formalności urzędowych. Otóż, w większości przypadków technologia posadowienia nie wpływa na kwalifikację prawną obiektu. Oznacza to, że jeśli dany obiekt wymaga zgłoszenia budowy lub pozwolenia na budowę, to będzie tego wymagał niezależnie od tego, czy postawimy go na betonie, czy na kotwach wkręcanych. Kluczowe są tu gabaryty i przeznaczenie obiektu, a nie sposób jego zakotwiczenia w gruncie.

Analiza przepisów dla najpopularniejszych obiektów: altan, tarasów i budynków gospodarczych

Dla najpopularniejszych obiektów, które często stawiamy na kotwach wkręcanych, polskie prawo budowlane przewiduje pewne uproszczenia. Na przykład, altany i budynki gospodarcze o powierzchni zabudowy do 35 m² (przy czym łączna liczba takich obiektów na działce nie może przekroczyć dwóch na każde 500 m² działki) zazwyczaj wymagają jedynie zgłoszenia budowy, a nie pozwolenia. Podobnie jest z tarasami naziemnymi czy ogrodzeniami w wielu przypadkach ich budowa nie wymaga żadnych formalności, o ile spełniają określone kryteria (np. wysokość ogrodzenia). Zawsze jednak warto sprawdzić aktualne przepisy w lokalnym urzędzie gminy lub starostwie, aby upewnić się, jakie formalności są wymagane dla Państwa konkretnego projektu.

Analiza kosztów: Czy kotwy wkręcane są tańsze od fundamentu betonowego?

Porównanie kosztów materiałowych: Ile kosztują kotwy, a ile cement i kruszywo?

Kiedy analizujemy koszty, często skupiamy się tylko na cenach materiałów. Na pierwszy rzut oka, koszt pojedynczej kotwy wkręcanej może wydawać się wyższy niż koszt worka cementu czy metra sześciennego kruszywa. Jednak musimy pamiętać, że do wykonania fundamentu betonowego potrzebujemy nie tylko cementu i kruszywa, ale także piasku, wody, drewna lub płyt na szalunek, zbrojenia (jeśli jest wymagane) oraz folii izolacyjnej. Gdy zsumujemy te wszystkie pozycje, okazuje się, że koszty materiałowe mogą być zbliżone, a w niektórych przypadkach nawet niższe dla kotew wkręcanych, zwłaszcza przy mniejszych projektach, gdzie zakup dużych ilości betonu z betoniarni byłby nieopłacalny.

Ukryte koszty tradycyjnej wylewki: Robocizna, czas i wynajem sprzętu

Prawdziwa różnica w kosztach ujawnia się, gdy weźmiemy pod uwagę "ukryte" koszty tradycyjnych fundamentów betonowych. Po pierwsze, to koszty robocizny kopanie wykopów, szalowanie, wiązanie zbrojenia i wylewanie betonu to prace czasochłonne i wymagające siły, co przekłada się na wysokie stawki dla pracowników. Po drugie, czas to pieniądz; długi czas realizacji projektu to zamrożony kapitał i opóźnienia w korzystaniu z obiektu. Po trzecie, często musimy doliczyć koszty wynajmu sprzętu, takiego jak betoniarka, taczki, a czasem nawet minikoparka. Nie zapominajmy też o kosztach związanych z utylizacją odpadów budowlanych, które generuje tradycyjna budowa. Wszystkie te czynniki znacząco podnoszą całkowity koszt inwestycji.

Przeczytaj również: Kotwy do słupów drewnianych: Wybierz i zamontuj jak ekspert!

Całkowity bilans inwestycji: Kiedy fundament wkręcany jest tańszym rozwiązaniem?

Podsumowując, choć koszt samych kotew wkręcanych może być porównywalny z materiałami na fundament betonowy, to całkowity bilans inwestycji często przemawia na korzyść kotew wkręcanych. Dzieje się tak przede wszystkim ze względu na drastyczne skrócenie czasu pracy, eliminację kosztów robocizny związanej z pracami ziemnymi i betonowymi, brak potrzeby wynajmu ciężkiego sprzętu oraz minimalizację odpadów. W mojej ocenie, fundament wkręcany jest tańszym i bardziej opłacalnym rozwiązaniem w większości projektów małego i średniego budownictwa, zwłaszcza tam, gdzie liczy się szybkość, czystość pracy i minimalna ingerencja w otoczenie. To inwestycja, która zwraca się nie tylko w pieniądzach, ale i w Państwa czasie oraz wygodzie.
